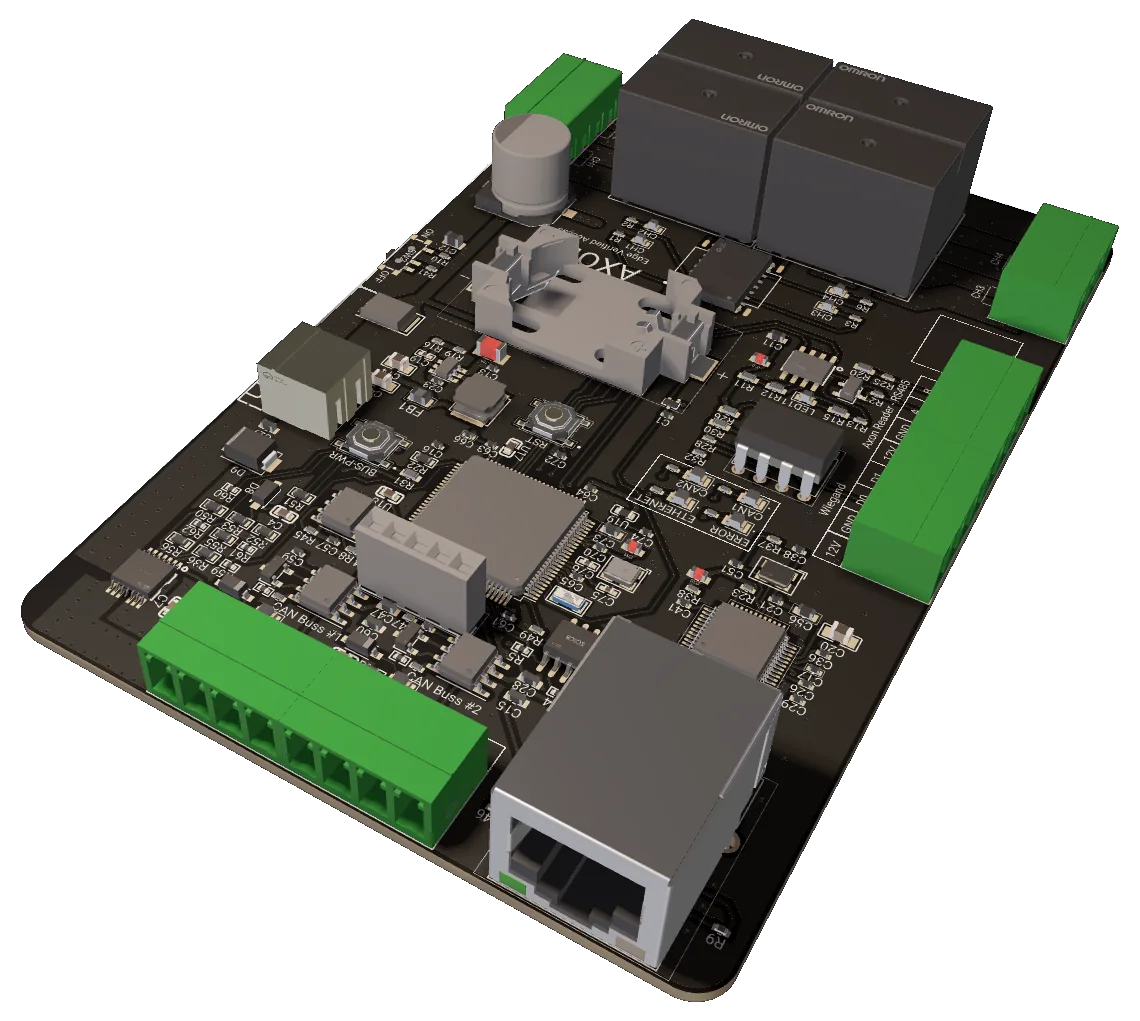

AXON Master E
Vëllai me kabllo i AXON Master-it. I njëjti motor vendimesh, i njëjti bosht CAN i enkriptuar, por pa modem celular — dhe lexuesit e reletë e dyerve lidhen direkt në pllakë. Një objekt i vogël mjaftohet me një njësi të vetme, pa asnjë nyjë kati.
Një pllakë për një objekt të vogël
AXON ICM-E është AXON Master-i pa modem celular, me katër pikat e para të aksesit të integruara në pllakë. Aty ku ICM-GE arrin te çdo derë përmes një AXON Node për kat, ICM-E i ka vetë në pllakë një port lexuesi RS-485, një port Wiegand dhe katër kanale rele. Një hyrje kryesore, një portë garazhi dhe dy dyer të brendshme mbulohen me një njësi dhe një kabllo Ethernet — fare pa instalim busi.
Nën kapak është e njëjta arkitekturë. Baza e kartelave qëndron në pllakë, vendimi i aksesit merret lokalisht dhe nuk pret kurrë rrjetin; cloud-i shërben vetëm për sinkronizimin e bazës, mbledhjen e ngjarjeve dhe shpërndarjen e firmware-it. Të dy portet CAN janë aty, kështu që ditën kur ndërtesa i kalon katër dyert, shtoni AXON Node në një çift të përdredhur në vend që të ndërroni kontrolluesin.
Heqja e modemit heq nga lista e materialeve SIM-in, antenën dhe abonimin te operatori. Ky është kompromisi i duhur për një objekt që tashmë ka kabllim të strukturuar dhe një port të lirë në switch — një kat zyrash, një klinikë, një ndërtesë e vogël komerciale. Për një objekt pa lidhje me kabllo është zgjedhja e gabuar: aty përgjigjja është ICM-GE me lidhjen e vet Axon Network.
Çfarë bën pllaka për objektin
Katër rele në kontrollues
Katër kanale rele Omron, CH1 deri CH4, dalin direkt në terminalet e pllakës. Një bravë elektrike, një portë garazhi, një barrierë dhe një kanal alarmi komandohen të gjitha nga vetë kontrolluesi që mori vendimin — pa asnjë pajisje busi në mes dhe pa asgjë për të adresuar.
Lexuesit lidhen direkt
Porti RS-485 mban protokollin e enkriptuar AXON të lexuesit për një URX-Secure, ndërsa porti Wiegand pranon çdo lexues 26-bitësh të palëve të treta në D0/D1. Të dyja terminalet i japin lexuesit 12 V, kështu që një derë kërkon një kabllo të vetme katërfijëshe dhe asnjë linjë të veçantë furnizimi.
Vendimi mbetet në pllakë
Baza e plotë e kartelave qëndron në flash-in e pllakës — deri në 32,704 regjistrime, që kërkohen me kërkim binar sipas kredencialit, maskës së lejeve dhe datave të vlefshmërisë. Asnjë vendim aksesi nuk pret rrjetin: një rindezje e switch-it apo një rënie e internetit nuk ndryshon asgjë te dera.
Dy buse CAN kur objekti rritet
Të dy portet Classic CAN 2.0B me 250 kbit/s janë të montuara dhe secili adreson deri në 63 AXON Node. Filloni me katër reletë e pllakës dhe shtoni nyje në një çift të përdredhur kur shtohen katet a hyrjet — pa ndërruar kontrolluesin dhe pa rilëshuar asnjë kartelë.
Lidhje CAN e enkriptuar për çdo nyjë
Çdo nyjë në bus ka çelësin e vet AES-128, të nxjerrë nga çelësi rrënjë i masterit me AES-CMAC. Sesionet hapen me autentikim të ndërsjellë 3-hapësh; pastaj çdo komandë dhe ngjarje enkriptohet me AES-CTR dhe vuloset me CMAC mbi numërues monotonë, kështu që një mesazh i kapur nuk ripërsëritet dot dhe as nuk zhvendoset te një nyjë tjetër.
Një lidhje me kabllo, e përdorur me kursim
Kontrolluesi Ethernet W5500 lidhet me cloud-in AXON përmes MQTT/TLS në portin 8883, me adresim DHCP. Ai mban sinkronizimin e bazës, ngjarjet dhe firmware-in OTA — kurrë vendimin e aksesit. Ky variant nuk ka modem, as fole SIM-i, as antenë.
Një derë direkt në pllakë
Kartela afrohet
Banori e afron një kartelë DESFire EV3 te një URX-Secure në portin RS-485, ose një kartelë të vjetër te porti Wiegand.
Kredenciali mbërrin
Lexuesi ia dorëzon kontrolluesit kredencialin e autentikuar përmes portit të lexuesit — pa kaluar nëpër bus, pa asnjë nyjë në mes.
Kërkim lokal
Masteri e gjen regjistrimin në bazën e vet në pllakë dhe kontrollon maskën e lejeve dhe datat e vlefshmërisë.
Releja jep impuls
Kur leja jepet, aktivizohet me impuls kanali përkatës nga CH1 deri CH4 dhe ngjarja regjistrohet për serverin.
Së pari lexuesit dhe dyert, pastaj busi
Lexuesit dhe 4 rele
Një port RS-485 për një lexues të enkriptuar AXON dhe një port Wiegand për një lexues të palëve të treta, të dy me furnizim 12 V në terminal. Katër kanale rele komandojnë direkt nga kontrolluesi brava, porta, barriera ose linja sinjali.
RS-485 A/B · Wiegand D0/D1 · CH1–CH42× CAN, 250 kbit/s
Dy porte të pavarura Classic CAN 2.0B, ID 11-bitëshe, deri në 63 AXON Node secili. Ndajeni ndërtesën në dy segmente, ose lërini portet të lira në një objekt të vogël. Ushqimi i segmentit komandohet nga pllaka, kështu që një linjë në qark të shkurtër izolohet pa dalë njeri në terren.
Classic CAN 2.0B · 120 pika aksesi/port · 120 ΩVetëm Ethernet
Kontrollues Ethernet W5500 në SPI, MQTT mbi TLS në portin 8883, DHCP ose adresë e rezervuar. Jepini një port të dedikuar switch-i ose një VLAN të menaxhuar në rrjetin e menaxhimit të ndërtesës. Ky variant nuk ka asnjë harduer celular.
W5500 · MQTT/TLS 8883 · RJ-45Shifrat, nga fleta teknike
Vlerat janë lexuar nga pllaka v1.4 (AX-MAIN-02) dhe nga platforma e përbashkët e masterëve AXON; vlerat elektrike konfirmohen në daljen në prodhim.
| Roli | Master aksesi me kabllo — dyert në pllakë, nyjet opsionale |
|---|---|
| Pllaka | AX-MAIN-02, harduer v1.4 |
| Baza e kartelave | Flash në pllakë, regjistrime 64-bajtëshe të renditura, deri në 32,704 kartela |
| Vendimi i aksesit | Kërkim binar lokal, pa internet — rrjeti nuk hyn fare në rrugën e vendimit |
| Modeli i lejeve | Maska për nyjë dhe për rele, data vlefshmërie nga–deri |
| Ora në kohë reale | RTC në pllakë me bateri monedhë si rezervë |
| Daljet rele | 4 kanale (CH1–CH4), rele Omron, kontakte të thata |
|---|---|
| Porti i lexuesit të enkriptuar | RS-485 (A / B / GND) me furnizim 12 V për lexuesin |
| Porti për lexues të vjetër | Wiegand (D0 / D1 / GND) me furnizim 12 V për lexuesin |
| Platforma e kartelave | MIFARE DESFire EV3 përmes URX-Secure; Wiegand 26-bit për instalimet ekzistuese |
| Portet | 2× Classic CAN 2.0B, ID 11-bitëshe |
|---|---|
| Shpejtësia | 250 kbit/s |
| Adresimi | Deri në 63 AXON Node për port |
| Ushqimi i segmentit | I komandueshëm për çdo port, çelës high-side në pllakë |
| Terminimi | 120 Ω në dy skajet fizike të çdo segmenti |
| Ethernet | W5500 10/100, RJ-45 |
|---|---|
| Rrjeti celular | Nuk montohet — ky është varianti me kabllo |
| Protokolli me cloud-in | MQTT mbi TLS, porti 8883 |
| Roli i cloud-it | Sinkronizim i bazës, ngjarje, OTA — kurrë vendimi i aksesit |
| Përditësimi i firmware-it | OTA përmes MQTT në një bank të dytë flash, i verifikuar me CRC-32 |
| Lidhja me nyjet | AES-128, autentikim i ndërsjellë 3-hapësh, AES-CTR + CMAC |
|---|---|
| Modeli i çelësave | Çelës për çdo nyjë, i nxjerrë nga çelësi rrënjë i masterit (AES-CMAC) |
| Kundër ripërsëritjes | Numërues monotonë 4-bajtësh për çdo drejtim |
| Lidhja me lexuesin | Protokoll i enkriptuar AXON në RS-485; Wiegand-i nga natyra kalon i paenkriptuar |
| Hyrja | 12 V ose 24 V DC |
|---|---|
| Treguesit | LED statusi: CAN 1, CAN 2, Ethernet, gabim, statusi i përgjithshëm |
| Komandat | Buton i furnizimit të busit, buton reset, buton servisi |
| Porti i servisit | Header SWD për debug gjatë vënies në punë |

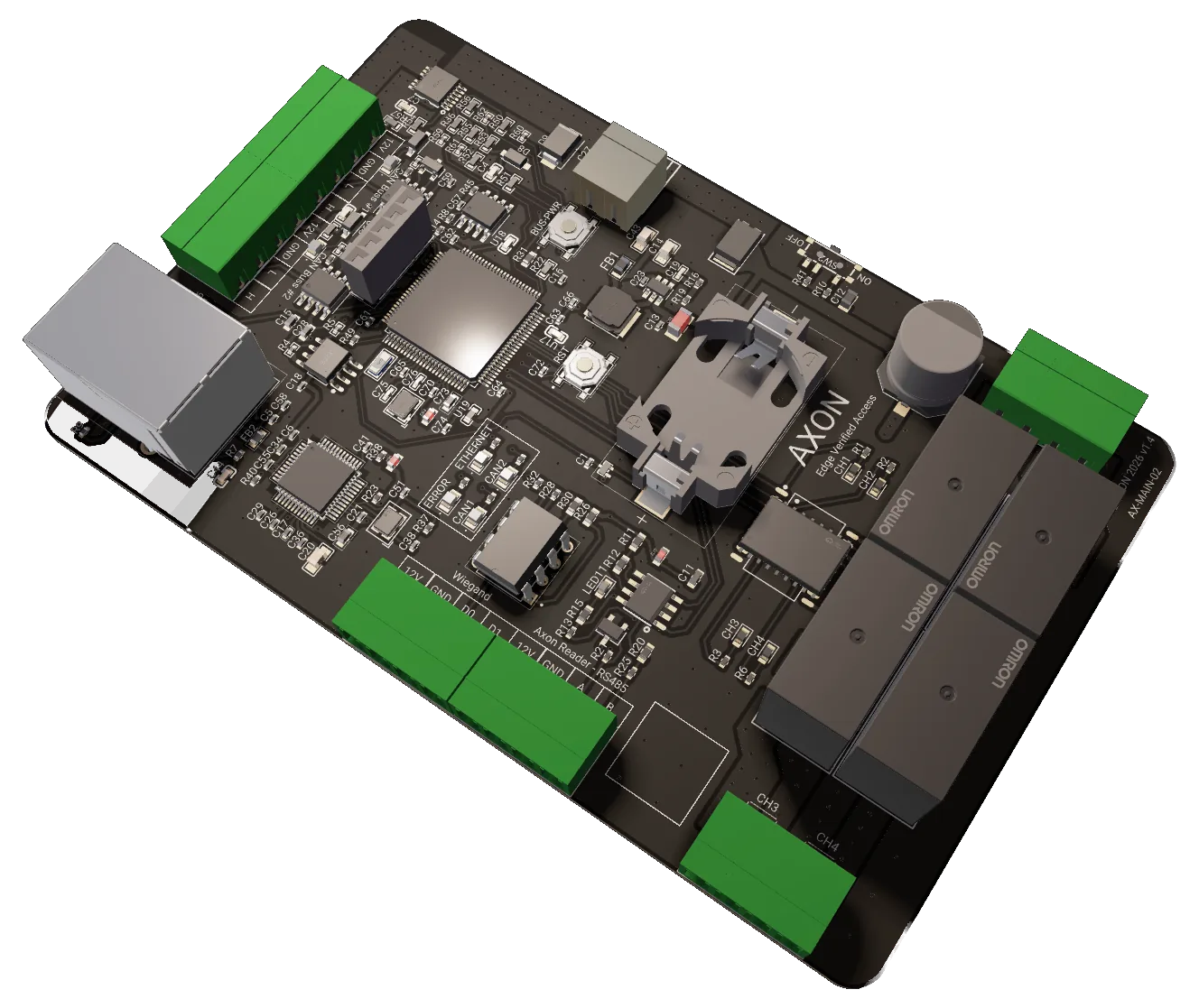

Terminalet dhe konektorët
Segmenti i parë CAN drejt AXON Node-ve. Lëreni të lirë në një objekt që mjaftohet me dyert e pllakës.
Segmenti i dytë, i pavarur — një shkallë tjetër, një krah i ndërtesës apo një grup hyrjesh më vete.
Porti i enkriptuar AXON i lexuesit, me furnizimin e lexuesit në të njëjtin terminal — një kabllo katërfijëshe për derë.
Hyrje për lexues 26-bitësh të palëve të treta, me furnizim, për instalimet që i mbajnë lexuesit ekzistues.
Katër kanale me kontakte të thata për brava, porta, barriera ose linja sinjali.
Lidhja me cloud-in AXON përmes MQTT/TLS. DHCP si parazgjedhje.
12 V ose 24 V DC. Dimensionojeni furnizuesin për kontrolluesin plus çdo lexues e bravë që ushqen.
ICM-E apo ICM-GE?
| Aspekti | AXON ICM-E | AXON ICM-GE |
|---|---|---|
| Lidhja me serverin | Vetëm Ethernet — kërkon një port switch-i në objekt | Ethernet plus LTE përmes soft SIM-it të Axon Network |
| Pikat e para të aksesit | Katër rele dhe dy porte lexuesi në pllakë | Arrihen përmes një AXON Node në busin CAN |
| Sistemi më i vogël i dobishëm | Një pllakë, një kabllo Ethernet, katër dyer | Një pllakë plus një Node për derë a shesh kati |
| Rruga e rritjes | Të njëjtat dy porte CAN — shtoni Node kur duhen | Të njëjtat dy porte CAN, deri në 120 pika aksesi secili |
| Kostoja e funksionimit | Pa SIM, pa plan të dhënash | Lidhja e përfshirë me SIM-in e Axon Network |

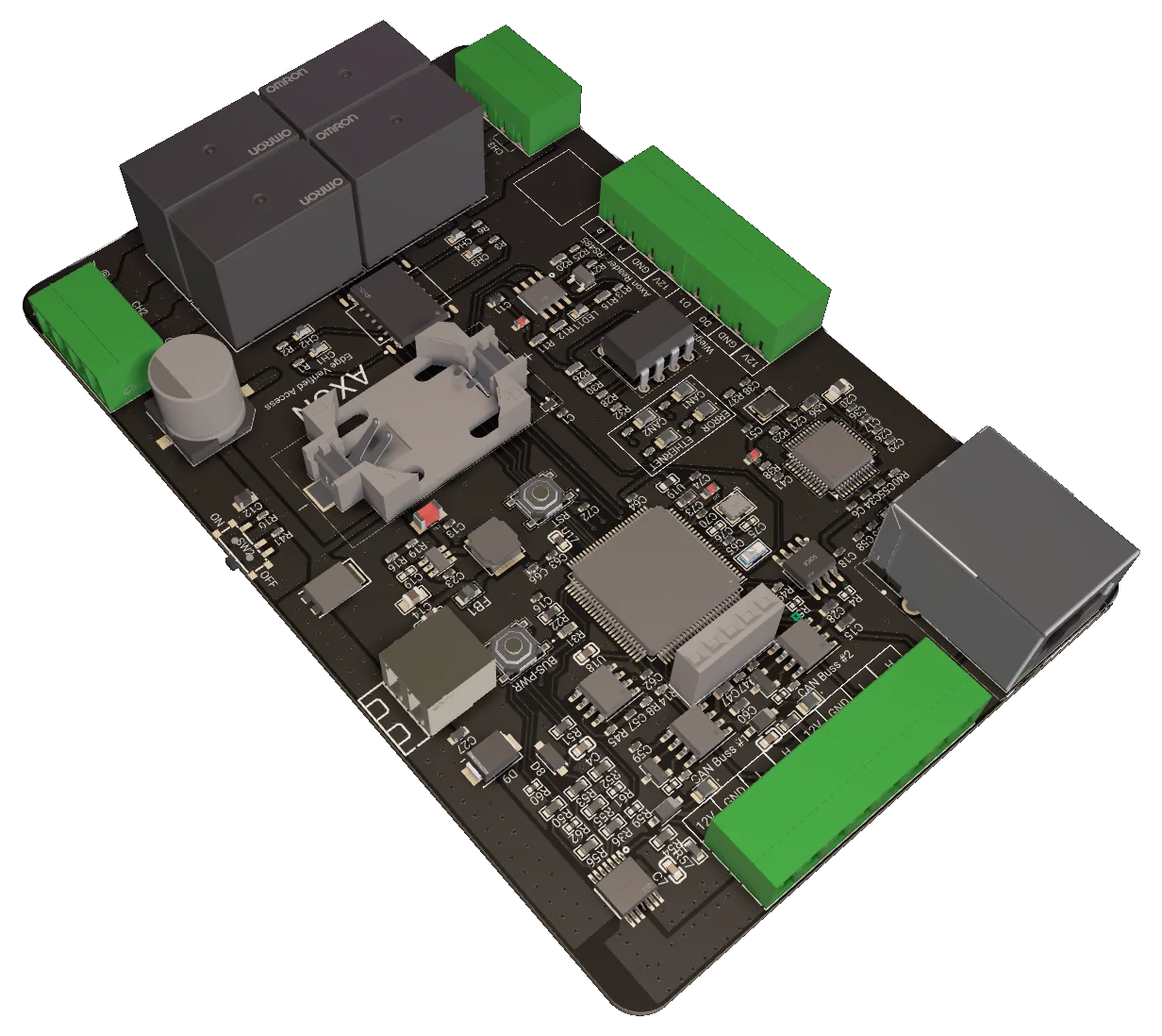

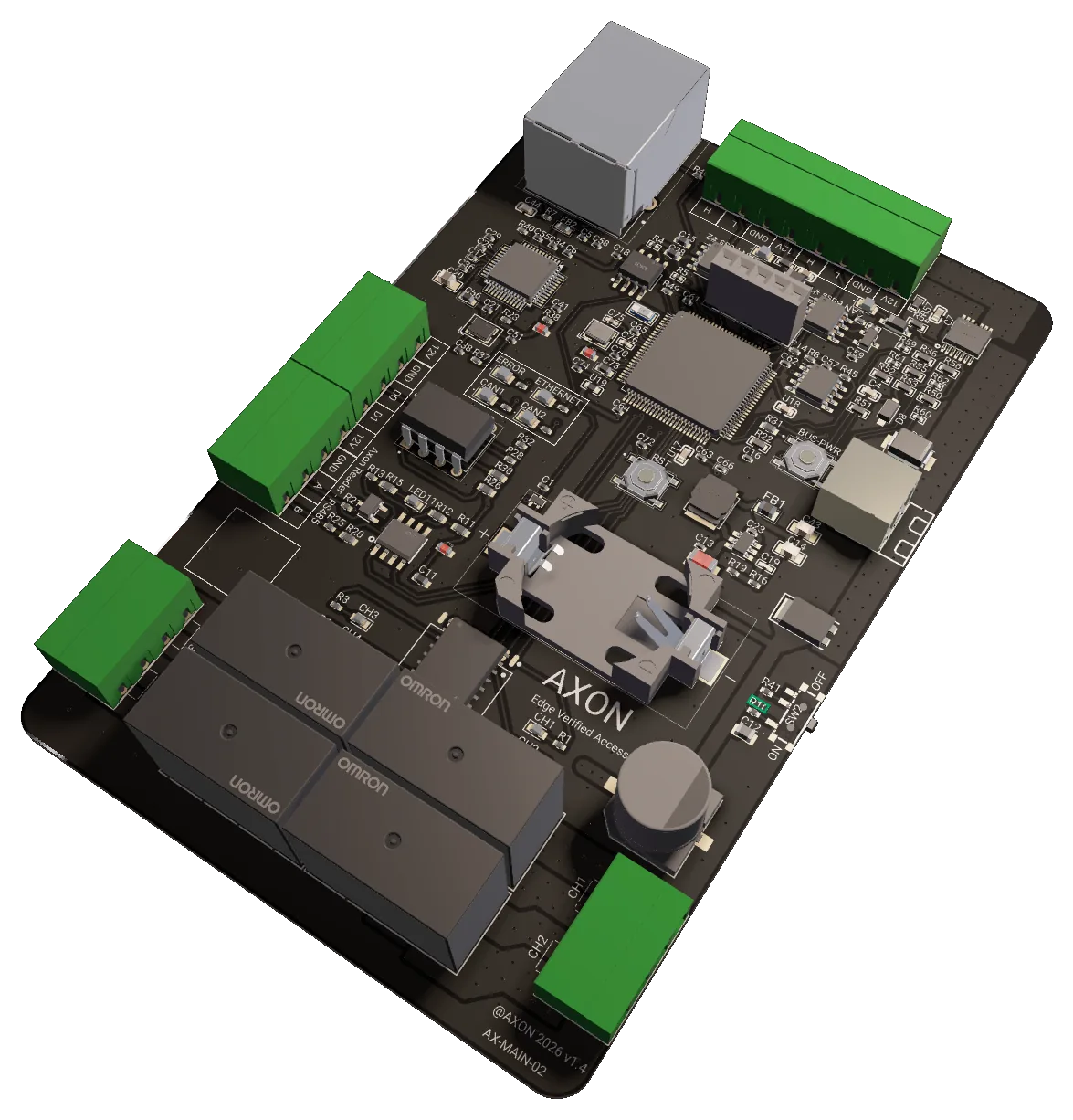

AXON Master E, nga afër
Ku përshtatet AXON ICM-E
Konfigurime tipike që i dimensionojmë për integruesit. Çdo skenar më poshtë është shembull planifikimi, jo referencë klienti.
Gjithë ndërtesa në një kontrollues
Hyrja kryesore, dera e stafit, dhoma e dosjeve dhe dalja e pasme lidhen në CH1 deri CH4. Një URX-Secure në portin RS-485 mbulon hyrjen; dyert e brendshme i mbajnë lexuesit ekzistues përmes portit Wiegand. Pa nyje, pa instalim CAN, një kabllo Ethernet.
Lexuesit mbeten aty ku janë
Një ambient me qira trashëgon lexues Wiegand në dy dyer. ICM-E i pranon në portin e vet Wiegand dhe i komandon bravat ekzistuese nga reletë e veta — hardueri i dukshëm nuk ndryshon, ndërsa vendimi tani merret në objekt dhe nis regjistrimi i ngjarjeve.
Katër dyer sot, një shkallë më vonë
Një ndërtesë e vogël nis me hyrjen dhe garazhin në pllakë. Kur mbarojnë katet e sipërme, AXON Node-t futen në portin CAN 1 me një çift të përdredhur — dhe i njëjti kontrollues, e njëjta bazë dhe të njëjtat kartela i mbulojnë edhe ato.
Aty ku SIM-i nuk ka kuptim
Një objekt me kabllim të strukturuar dhe switch të menaxhuar nuk ka ç'i duhet modemi celular, antena apo plani i të dhënave. ICM-E i heq të gjitha dhe vendos një port VLAN të dedikuar mes kontrolluesit dhe cloud-it AXON.
AXON ICM-E FAQ
Çfarë ndryshon saktësisht nga AXON Master-i (ICM-GE)?
A mund të shtoj nyje katesh më vonë?
A mund të kombinoj një lexues të enkriptuar AXON me një Wiegand të vjetër?
Çfarë ndodh nëse bie rrjeti?
Cilin duhet ta marr?
A është në shitje tani?
Pjesa tjetër e sistemit AXON
Katër dyer, apo dyzet?
Na tregoni hyrjet, dyert dhe lexuesit. Ju themi nëse ICM-E e mbulon i vetëm, apo nëse ICM-GE me nyje për kat është zgjidhja më e përshtatshme.
