Ekosistemi harduerik

Çdo pllakë e sistemit AXON

Mastera, nyje katesh, lexues të enkriptuar, module rele dhe komunikimi

Dymbëdhjetë pllaka, një arkitekturë: vendimin e aksesit e merr në objekt një master AXON, kredencialet janë MIFARE DESFire EV3 me autentikim të ndërsjellë dhe çdo lidhje busi është e enkriptuar. Zgjidhni nënsistemin e kabinës, atë të ndërtesës, ose të dy.

Flisni me shitjet Si lidhet sistemi
AXON CCU-32 — Masteri i kabinës me 32 dalje rele dhe vendim lokal, pa internet
Katalogu

Dymbëdhjetë pllaka, dy nënsisteme

Statusi tregohet hapur në çdo kartë: pllakat e shënuara në zhvillim janë të dokumentuara që integruesit të mund të planifikojnë — ato ende nuk porositen.

AXON ICM-GE
ICM-GENë stok

AXON Master

Kontrollues për kontroll aksesi

Master aksesi me CAN-bus dhe bazë kartelash në bord. Master i jashtëm aksesi për sheshet e kateve, hyrjet dhe dyert. Mban gjithë bazën e kartelave në bord, vendos lokalisht pa cloud — objektivi nën 2 ms — dhe komunikon me nyjet e kateve përmes dy buseve CAN të pavarur 250 kbit/s.

2× porte CAN 250 kbit/sVendim pa internet < 2 ms objektivEthernet + LTE në Axon Network
Shih AXON ICM-GE

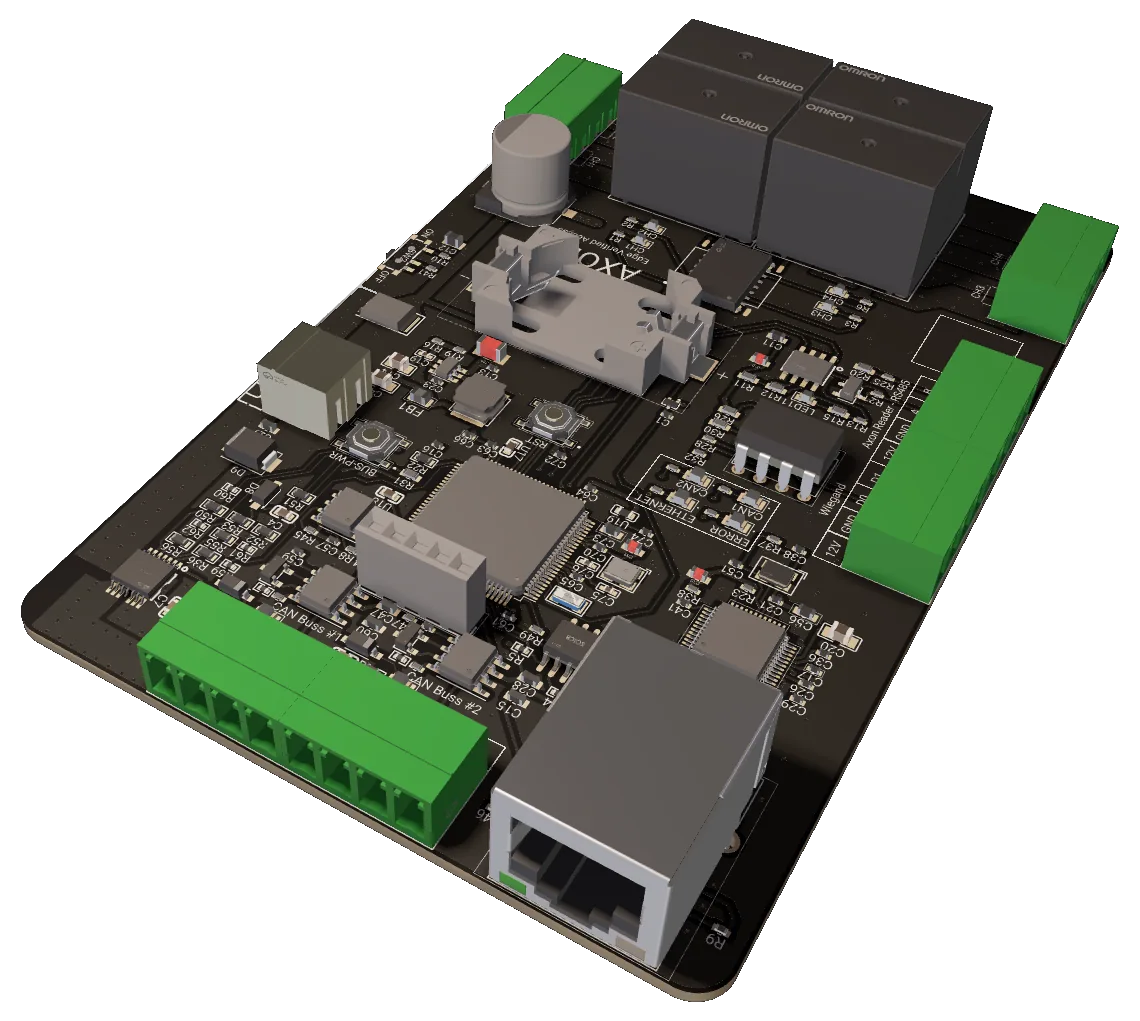

AXON ICM-E
ICM-ENë zhvillim

AXON Master E

Kontrollues aksesi

Master aksesi me kabllo, me katër rele dhe lexues direkt në pllakë. Vëllai me kabllo i AXON Master-it. I njëjti motor vendimesh, i njëjti bosht CAN i enkriptuar, por pa modem celular — dhe lexuesit e reletë e dyerve lidhen direkt në pllakë. Një objekt i vogël mjaftohet me një njësi të vetme, pa asnjë nyjë kati.

4 dalje rele në pllakëHyrje lexuesish RS-485 + Wiegand2× porte CAN 250 kbit/s
Shih AXON ICM-E
AXON CCU-32
CCU-32Në stok

AXON Smart Access

Njësia e kontrollit të kabinës

Masteri i kabinës me 32 dalje rele dhe vendim lokal, pa internet. Kontrolluesi master brenda kabinës së ashensorit. I merr të enkriptuara ngjarjet e kartelave nga lexuesi i kabinës, vendos lokalisht cilat kate lejohen dhe i jep impuls nga një rele për çdo buton kati — pa server në rrugën kritike.

32 dalje releBus RS-485 i enkriptuar AES-128Ethernet + LTE-M / NB-IoT
Shih AXON CCU-32
AXON Node
NodeNë stok

AXON Node

Nyjë aksesi kati

Ura RS-485–CAN e çdo kati, që nuk vendos kurrë vetë. Ura e çdo kati mes lexuesit të sheshit dhe AXON Master-it: e merr nga lexuesi ngjarjen e autentikuar të kartelës përmes RS-485, e përcjell në boshtin e enkriptuar CAN dhe u jep impuls dy releve vetëm kur masteri e jep lejen.

CAN 2.0B 250 kbpsÇelës për nyjë AES-128 + CMAC2 dalje rele
Shih AXON Node
AXON URX-Secure
URX-SecureTestim final

AXON Reader

Lexues RFID i enkriptuar

Lexues DESFire EV3 me lidhje RS-485 të autentikuar. Lexues DESFire EV3 në 13.56 MHz që e detyron kartelën ta provojë çelësin e vet me AES-128 para se të raportojë gjë, pastaj ia dorëzon ngjarjen masterit AXON përmes një lidhjeje RS-485 të enkriptuar. Një pllakë, një firmware — në kabinë ose në çdo shesh kati.

DESFire EV3 autentikim me AES-128RS-485 half-duplex 115200 bps 8N1Korniza në bus encrypt-then-MAC
Shih AXON URX-Secure
AXON AMS (W2R-N)
AMS (W2R-N)Në zhvillim · emri në finalizim

AXON RS485 Module

Konvertues Wiegand → RS-485

Lexuesi ekzistues Wiegand 26/34 futet në busin RS-485 të AXON-it. Një pllakë e vogël që montohet pas lexuesit ekzistues Wiegand 26/34 dhe çdo kredencial e përcjell si mesazh me adresë në busin RS-485 të AXON-it. Ekziston pikërisht që një përshtatje e instalimit ekzistues t'i mbajë lexuesit që punojnë dhe të ndërrojë vetëm panelin e kabllimin.

Hyrje Wiegand 26/34Dalje bus RS-485 me adresaPass-through Wiegand opsional
Shih AXON AMS (W2R-N)
AXON ICM-LR
ICM-LRTestim final

AXON Long-Range

Modul komunikimi LoRa

Master LoRa me rreze të gjatë për objekte të shpërndara. Master me rreze të gjatë për objektet ku kablloja mes lokacioneve është kostoja që vendos. Lidhja LoRa i arrin nyjet e largëta deri ~1 km në vijë të lirë, një bus lokal RS-485 komandon lexuesit dhe reletë në çdo pikë, dhe vendimi mbetet te masteri.

Lidhje LoRa deri ~1 km në vijë të lirëBus RS-485 lokal për lokacionEnkriptim nga skaji në skaj
Shih AXON ICM-LR
ELM-GENë zhvillim

AXON Elevator Master

Modul master për ashensorë

Master ashensori me integrim direkt në kontrollues. Niveli master i ashensorit në platformën AXON. E verifikon kredencialin nëpër shtresat e politikave të aksesit dhe i dërgon kontrolluesit të ashensorit një thirrje të vërtetë destinacioni — jo një shtypje të simuluar butoni.

Integrim direkt me kontrolluesinLidhje e dyfishtë Ethernet + GSMBus RS-485 te lexuesit dhe modulet
Shih AXON ELM-GE
AXON RBN-2
RBN-2Në stok

AXON Relay

Zgjerim me dy rele

Dy rele të izoluara në busin RS-485, ngjitur me ngarkesën. Nyjë kompakte në busin RS-485 me dy rele industriale të pavarura. Kontakti i komutimit qëndron më pak se një metër nga dera, porta ose ndriçimi që komandon — kështu një çift i përdredhur zëvendëson gjithë kabllimin e ngarkesave që përndryshe do të kthehej te paneli.

2× rele NO/NC 5 A @ 30 V DCBus RS-485 adresë individualeKanale të izoluara logjikisht
Shih AXON RBN-2

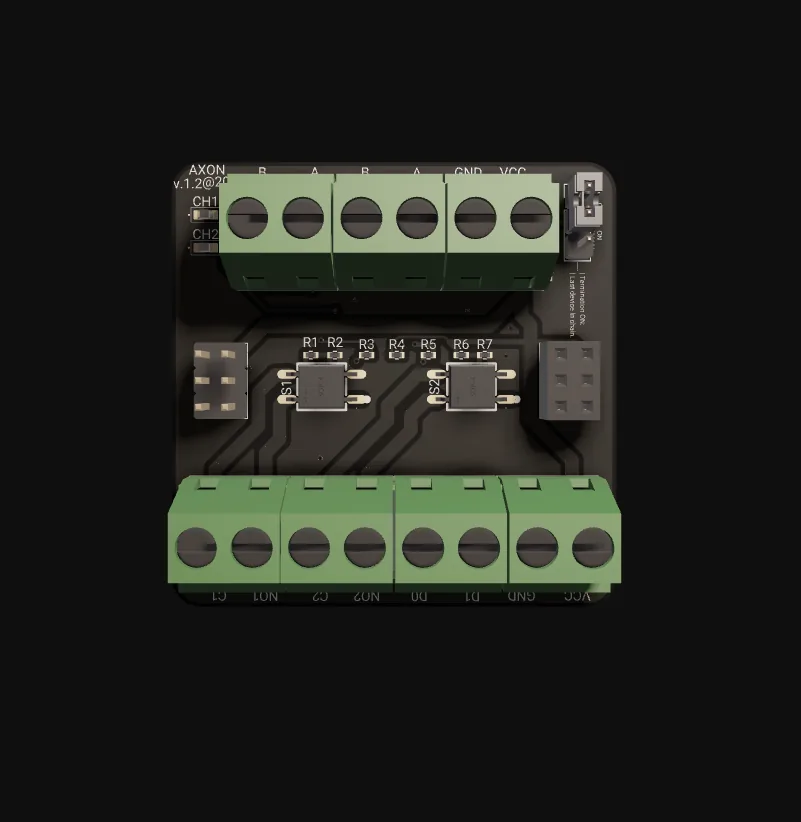

AXON SC-E
SC-ENë stok

AXON Relay Add-on

Modul shtesë me dy rele

Dy rele shtesë për një instalim ekzistues AXON. Modul me dy rele për një instalim ekzistues AXON. Secila rele nxjerr kontakte NO dhe NC, komandohet përmes AXON BUS veç e veç ose bashkë me tjetrën, dhe futet në bus pa asnjë ndryshim në kontrolluesin kryesor.

2 rele NO/NC secilaAXON BUS RS-485 A/BKomandim i pavarur ose i përbashkët
Shih AXON SC-E

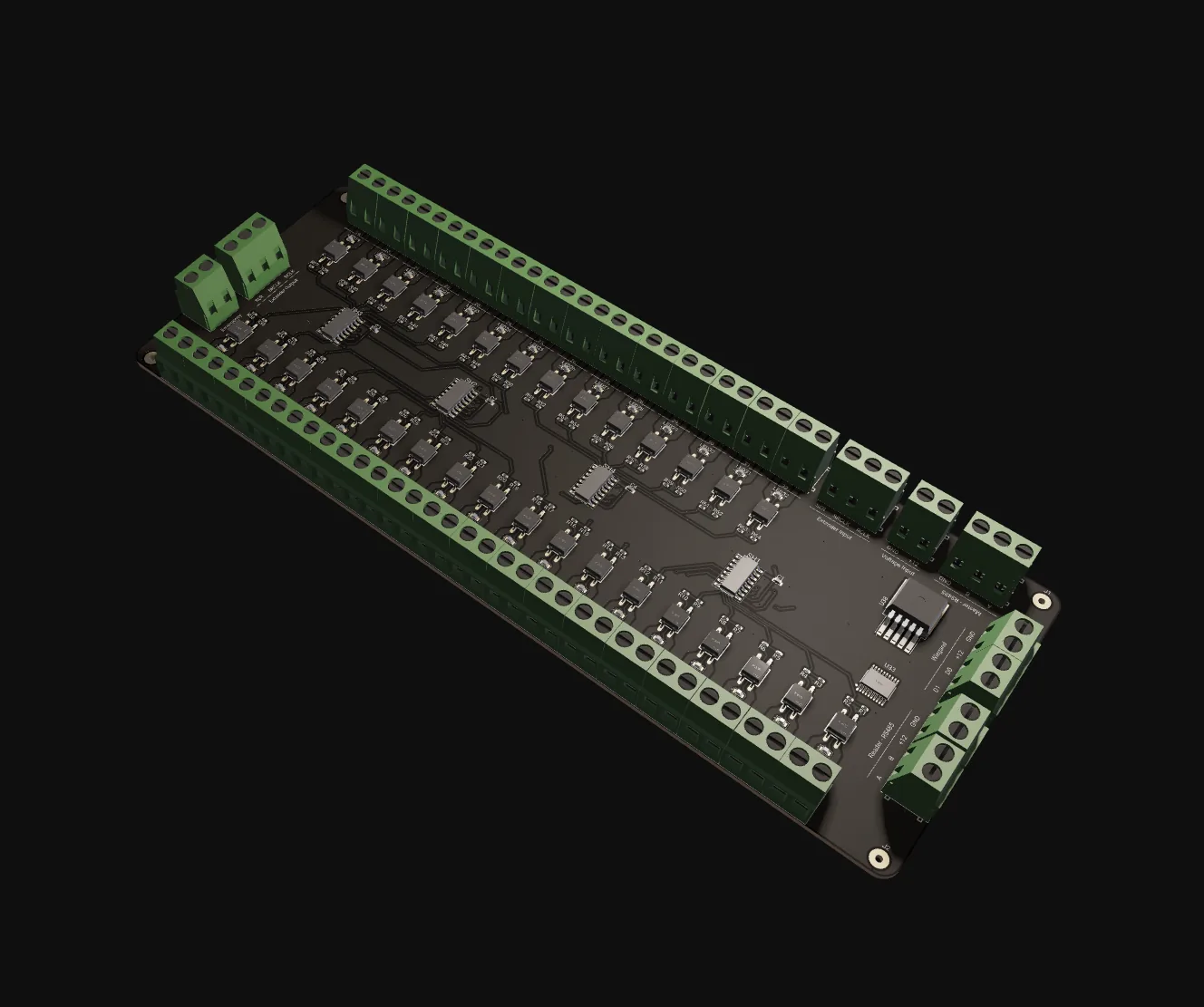

AXON SSR-32
SSR-32Në zhvillim

AXON Solid-State Relay

SSR I/O me 32 kanale

32 dalje solid-state në busin RS-485 të AXON-it. Pllakë daljesh solid-state me 32 kanale për busin RS-485 të AXON-it. Është bërë për kabinetet që komandojnë shumë ngarkesa, shpesh dhe për vite me radhë — s'ka kontakte që konsumohen, dhe një grup i tërë kanalesh komandohet me një mesazh të vetëm në bus.

32 kanale solid-stateNyjë e adresuar në busin RS-485Komanda për kanal + në grup
Shih AXON SSR-32
PBC-BridgeNë zhvillim

AXON Push-Button Bridge

Urë busi për instalime ekzistuese

Konvertues i butonave dhe sinjaleve të vjetra në AXON BUS. Një konvertues që lidhet me linjat e butonave dhe sinjalet e vjetra të një ashensori ekzistues dhe i kornizon si ngjarje AXON BUS. Kështu një kontrollues modern aksesi vendos se kush mund ta thërrasë kabinën — pa prekur kabllimin e kabinës e as certifikimin e kontrolluesit.

Linjat e butonave në AXON BUSRS-485 shtresa fizikeHyrje 12 ose 24 V DC
Shih AXON PBC-Bridge
SBT-TRFNë zhvillim

AXON Smart Touch

Panel me prekje + biometri

Prekje, RFID dhe gjurmë gishti në një panel të enkriptuar aksesi. Panel për sheshin e katit, kabinën ose hyrjen, që bashkon në një pajisje sipërfaqen kapacitive me prekje, antenën RFID dhe sensorin e gjurmës së gishtit: përdoruesi autentikohet aty dhe te AXON Master-i shkon një ngjarje e vetme, e enkriptuar.

Prekje kapacitiveRFID + gjurmë gishtiMulti-faktor në panel
Shih AXON SBT-TRF
Si lidhen me njëra-tjetrën

Dy nënsisteme, një kredencial

Nënsistemi i kabinës

AXON CCU-32 në kabinën e ashensorit mban tabelën e lejeve dhe aktivizon nga një rele për çdo buton kati. Lexuesit URX-Secure komunikojnë me të përmes RS-485 të enkriptuar.

Nënsistemi i ndërtesës

AXON ICM-GE vendos për sheshet e kateve, hyrjet dhe dyert; çdo kat ka një AXON Node që e lidh lexuesin e vet me dy segmente CAN të enkriptuara. Në një objekt të vogël me kabllim, AXON ICM-E e zëvendëson gjithë këtë me katër rele dhe dy porte lexuesi direkt në kontroller.

Zgjerimi

RBN-2, SC-E dhe SSR-32 shtojnë dalje rele pranë ngarkesës; AMS i sjell në bus lexuesit e vjetër Wiegand; ICM-LR i bart ngjarjet përmes LoRa aty ku kablloja nuk është praktike.

Menaxhimi

Cloud-i (MQTT mbi TLS) vetëm sinkronizon bazën e kartelave, mbledh regjistrat dhe sjell firmware-in. Administratorët përdorin dashboard-in AXON dhe aplikacionin mobil; vendimi nuk del kurrë nga objekti.

Të dy nënsistemet lexojnë të njëjtën kartelë MIFARE DESFire EV3: lexuesi e detyron kartelën ta provojë çelësin me AES-128 para se të raportojë gjë. Askund në sistem nuk pranohet kartela vetëm me UID.
Zgjedhja e pllakave

Cilat pllaka i duhen ndërtesës sime?

Vetëm ashensori — cilat pllaka?
Një AXON CCU-32 për çdo kabinë plus një lexues URX-Secure në kabinë. Për derën e pasme shtohet një lexues i dytë. Kartelat janë DESFire EV3, të koduara me koduesin e kartelave AXON.
Hyrjet, garazhi dhe sheshet e kateve — cilat pllaka?
Një AXON ICM-GE për ndërtesë, një AXON Node për çdo shesh kati ose derë, dhe një lexues URX-Secure pas çdo Node-i. Lexuesit ekzistues Wiegand mund të mbeten në punë përmes konvertuesit AXON AMS.
A mund të filloj me kabinën dhe ndërtesën ta shtoj më vonë?
Po. Dy nënsistemet janë të pavarura dhe secili komunikon vetë me serverin; e njëjta kartelë punon në të dy. Shumica e përshtatjeve të instalimeve ekzistuese fillojnë te kabina, sepse aty nuk duhet kabllim vertikal nëpër kate.
Çfarë do të thotë 'në zhvillim' në një kartë?
Roli dhe arkitektura janë të fiksuara e të dokumentuara dhe prototipet ekzistojnë, por vlerat përfundimtare elektrike, pinout-i dhe fotot publikohen vetëm me njësinë e prodhimit. Për instalime të planifikuara, pilotët organizohen direkt me ne.
A publikohen çmimet?
Jo — çdo sistem dimensionohet sipas kateve, hyrjeve dhe lexuesve, prandaj oferta bëhet për projekt. Na dërgoni të dhënat e ndërtesës dhe brenda ditëve të punës ju kthejmë një propozim të dimensionuar.
Dimensionimi për ndërtesën tuaj

Nuk e dini cilat pllaka ju duhen?

Na tregoni numrin e kateve, hyrjet dhe lexuesit. Ne i dimensionojmë nënsistemet e kabinës dhe të ndërtesës dhe harduerin AXON e furnizojmë nga stoku lokal në Kosovë.

Kërkoni ofertë Lexoni dokumentacionin teknik
