Nyjë kompakte në busin RS-485 me dy rele industriale të pavarura. Kontakti i komutimit qëndron më pak se një metër nga dera, porta ose ndriçimi që komandon — kështu një çift i përdredhur zëvendëson gjithë kabllimin e ngarkesave që përndryshe do të kthehej te paneli.
Releja e ka vendin pranë ngarkesës
AXON RBN-2 rri në fund të zinxhirit të vendimit. Nyjet me lexues i kapin kredencialet dhe masteri vendos; RBN-2 merr një komandë të adresuar në busin RS-485 dhe mbyll një kontakt fizik — një bravë elektrike, një bravë magnetike, pilotin e barrierës, ndriçimin e korridorit, një sirenë alarmi. Nuk lexon kartela, nuk autentikon përdorues dhe nuk merr vendime aksesi. Pikërisht sepse politika nuk jeton në nyjen e daljes, një instalim i madh mbetet i mirëmbajtshëm: kur ndryshon një rregull, ndryshon një herë, te masteri, dhe çdo rele në ndërtesë e ndjek.
"BN" do të thotë bus node — nyjë busi — dhe arsyeja pse reletë vihen në bus është gjeografike. Po t'i kabllosh njëzet rele deri te një kabinet qendror, dalin trase të rënda me DC të komutuar, rënie tensioni dhe një tufë kabllosh që s'e servison më njeri. Me RBN-2 kalon një çift të përdredhur me mbrojtje nëpër ndërtesë, merr 12 V DC lokalisht në çdo pikë aksesi, dhe releja rri më pak se një metër nga ajo që komuton. Një dalje e re më vonë do të thotë një degëzim në çift dhe një ushqim lokal — jo hapje paneli.
"2"-shi është vendimi i dytë i dizajnit. Shumë pika aksesi duan dy dalje në të njëjtin vend — çelja e derës plus ndriçimi i korridorit, porta plus alarmi, dy zona në një dhomë. Të dyja jetojnë në një PCB me degëzim busi, pikë ushqimi dhe kuti të përbashkët, por kanalet janë të izoluara logjikisht: një kontakt i ngjitur, një driver i djegur a një ngarkesë në short në kanalin 1 nuk e pengon kanalin 2 të pranojë komanda. Moduli ia raporton masterit kanalin me defekt dhe e mban në punë atë të shëndoshin.
Çfarë bën pllaka për objektin
Dy rele industriale NO/NC
Secili kanal është rele elektromekanike me kontakte COM, NO dhe NC, me kapacitet 5 A në 30 V DC. COM lidhet me të përbashkëtën e ngarkesës, kurse NO ose NC zgjidhet sipas rastit: me energji çelet — për bravë elektrike; me energji kyçet — për bravë magnetike fail-safe. Zgjodhëm rele klasike në vend të solid-state, sepse bravat, magnetet, ndriçimi dhe sirenat sillen ndryshe nga ana elektrike.
Izolim logjik i kanaleve
Komanda për kanalin 1 nuk e prek kurrë gjendjen e kanalit 2, dhe defekti në njërin driver nuk e bllokon trafikun e busit për tjetrin. Moduli ia raporton masterit kanalin me defekt dhe vazhdon ta komutojë të shëndoshin — një kontaktor ndriçimi i djegur nuk e lë kurrë derën mbyllur.
Adresim individual në RS-485
Çdo RBN-2 ka adresën e vet në busin RS-485 të AXON-it dhe masteri i drejtohet një kanali të caktuar brenda një moduli të caktuar. Kornizat që s'janë për të injorohen, kështu që një bajt i rastësishëm në bus nuk mund t'i aktivizojë të gjitha reletë. Disa module ndajnë të njëjtin segment, mjafton që adresat të jenë unike.
Gjendja raportohet, nuk supozohet
Pas çdo komande moduli e raporton në bus gjendjen reale të kanalit, kështu që masteri e mbikëqyr rezultatin në vend që ta marrë të mirëqenë. Një LED për kanal e pasqyron gjendjen e komanduar në vetë pllakën — pyetja "është ngarkesa apo releja?" bëhet kontroll tridhjetë sekondash me multimetër.
E mban gjendjen e fundit kur bie lidhja
Nëse bie lidhja RS-485 me masterin, moduli e mban si parazgjedhje gjendjen e fundit të komanduar. Nuk liron brava dhe nuk ndez alarme me kokën e vet, se çdo zhurmë kalimtare në linjë do të bëhej hapje e rreme. Në vend të kësaj, masteri ngre alarm për nyjë offline.
Nën 1 W në pritje, ushqim lokal 12 V DC
Pa asnjë rele të aktivizuar pllaka tërheq nën 1 W — njëzet module në pritje rrinë nën 20 W dhe ndajnë një ushqyes të vogël në shinë DIN, pa llogari nxehtësie. Driverët e bobinave kanë mbrojtje freewheel për ngarkesa induktive, dhe kontaktet e relesë japin ndarje galvanike mes elektronikës së busit dhe ngarkesës së komutuar.
Një komandë, një kontakt, një raport
Masteri vendos
Masteri AXON i zbaton rregullat e lejeve mbi një kredencial ose një ngjarje orari dhe vendos që kanali n në adresën e busit a të aktivizohet për një kohëzgjatje të caktuar.
Komandë e adresuar në bus
Masteri dërgon një kornizë të adresuar në RS-485. Çdo RBN-2 e lexon adresën dhe i injoron kornizat që s'janë për të.
Releja tërhiqet, ngarkesa merr rrymë
Driveri i kanalit të caktuar e tërheq relenë: NO mbyllet dhe NC hapet. Ngarkesa lokale DC — bravë elektrike, bravë magnetike, ndriçim, alarm — merr rrymë nëpër kontakte.
Gjendja raportohet, pastaj lirohet
RBN-2 ia raporton masterit gjendjen reale të kanalit. Me komandën e lirimit, ose kur mbaron dritarja e aktivizimit, releja bie dhe ngarkesa mbetet pa rrymë.
RS-485: bus i gjatë, kabllo të shkurtra ngarkese
RS-485 multi-drop, half-duplex
Shtresë fizike diferenciale multi-drop, që kalon qindra metra kabllim ndërtese mbi çift të përdredhur të zakonshëm me mbrojtje, pa përsëritës. Çdo derë, portë e ndriçim është tashmë në fund të një traseje kablli; RS-485 e lë të njëjtën topologji të bartë komandën që mbyll relenë pranë secilës.
TIA-485-A · half-duplex · me adresimZinxhir, me terminim në të dy skajet
Një çift bosht kalon nëpër ndërtesë; çdo RBN-2 varet në një degëzim deri 30 cm, ose e kalon kabllon nëpër terminalet e hyrjes dhe daljes së busit. 120 Ω vendosen vetëm në dy skajet fizike — mes A/B, me të gjitha modulet të fikura, duhet të lexoni rreth 60 Ω.
120 Ω × 2 · degëzime ≤ 30 cm · pa yllI/O direkt apo Ethernet për çdo nyjë
Ta kabllosh çdo rele deri te kontrolluesi funksionon për një derë dhe shembet te njëzet: dyzet përçues ngarkese, rënie tensioni, kabineti hapet për çdo ndryshim. Një stack IP për çdo rele kërkon kabllim të strukturuar, porte switch-i dhe një kufi sigurie në çdo nyjë. Ethernet-i e ka vendin te niveli i masterit, jo te niveli i aktuatorëve.
Ethernet te masteri · RS-485 te ngarkesaShifrat, nga fleta teknike
Vlerat e publikuara nga dokumentacioni inxhinierik i AXON RBN-2. Kapaciteti DC i kontakteve është i publikuar; komutimi AC nuk reklamohet me qëllim — për ngarkesa të rrjetit përdorni një kontaktor të jashtëm.
| Roli | Nyjë zgjerimi daljesh — ekzekuton komandat e masterit |
|---|---|
| Kanalet | 2 të pavarur, të izoluar logjikisht |
| Logjika e vendimit | Asnjë në pllakë — masteri vendos, RBN-2 ekzekuton |
| Kthimi i gjendjes | Gjendja reale e kanalit raportohet në bus |
| Sinjalizimi i statusit | LED për kanal, pasqyron gjendjen e komanduar |
| Lloji i relesë | Elektromekanike industriale (IEC 61810-1) |
|---|---|
| Forma e kontakteve | COM / NO / NC për kanal |
| Kapaciteti i kontakteve | 5 A @ 30 V DC për kanal |
| Opsionet e kontakteve | NO, NC ose NO/NC |
| Komutimi AC | Nuk publikohet — përdorni kontaktor të jashtëm |
| Komandimi i bobinës | Driver në nivel logjik, me mbrojtje nga EMF-ja e kundërt |
| Aktivizim i vazhdueshëm | Mbështetet (brava magnetike që mbahen me energji) |
| Busi | Busi AXON RS-485, half-duplex me kontroll drejtimi |
|---|---|
| Adresimi | Adresë individuale moduli; komandë për kanal të caktuar |
| Kablloja | Çift i përdredhur me mbrojtje, në zinxhir |
| Terminimi | 120 Ω në të dy skajet fizike të segmentit |
| Sjellja kur bie lidhja | Mban gjendjen e fundit të komanduar |
| Furnizimi | 12 V DC, i marrë lokalisht te moduli |
|---|---|
| Konsumi në pritje | < 1 W (pa rele të aktivizuar) |
| Rezerva e ushqyesit | Rekomandohet ≥ 10 W për degë lokale |
| Kabllimi i ngarkesës | Nën 5 m nga terminali te brava elektrike ose magnetike |
| Montimi | Format i përshtatshëm për shinë DIN |
|---|---|
| Kutia (brenda) | IP30 për instalime në hyrje e korridore |
| Kutia (jashtë) | IP65 me hyrje kablli të puthitur, për porta e barriera |
| Izolimi | Ndarje galvanike ana e busit / ana e ngarkesës, përmes kontakteve |

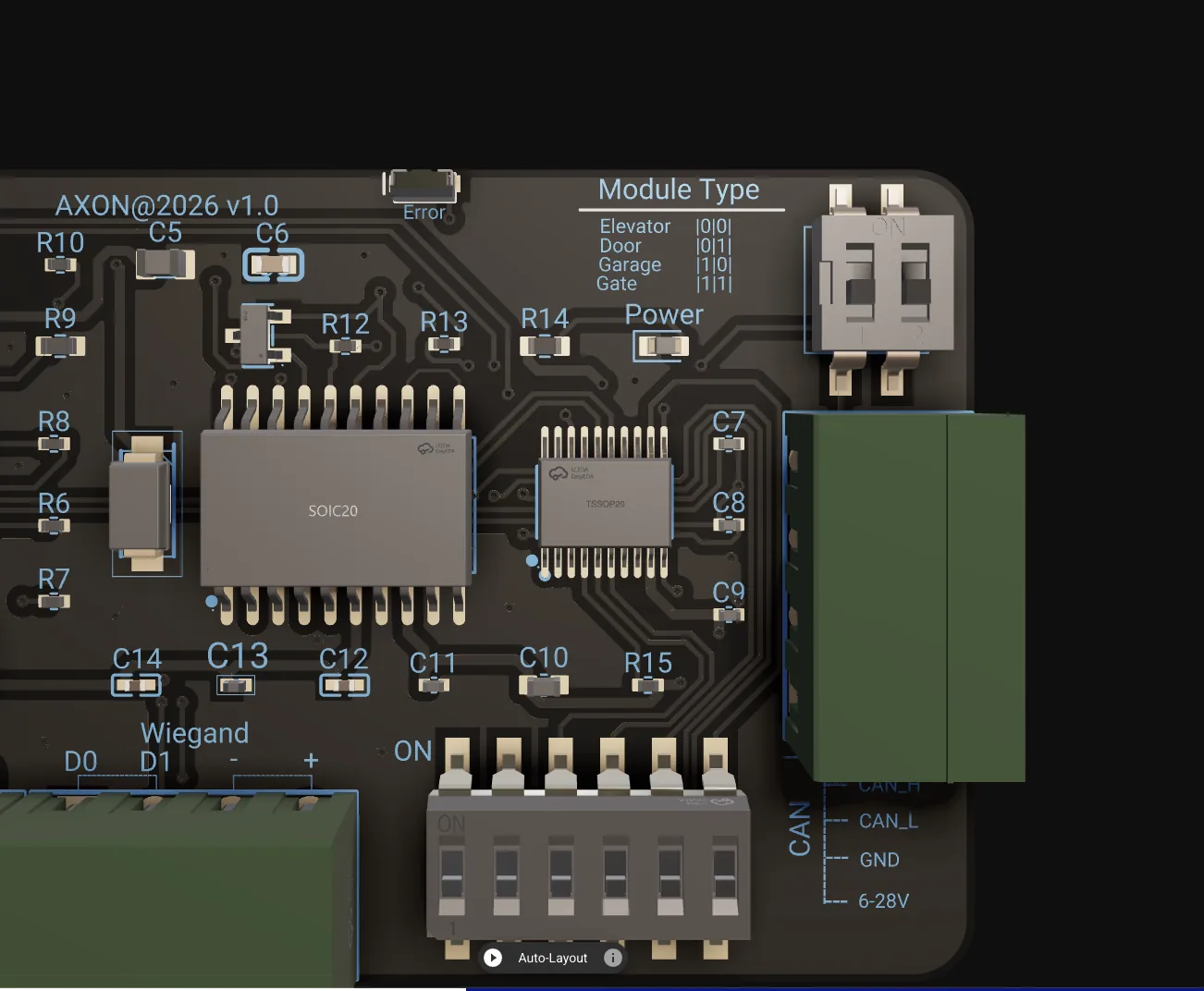

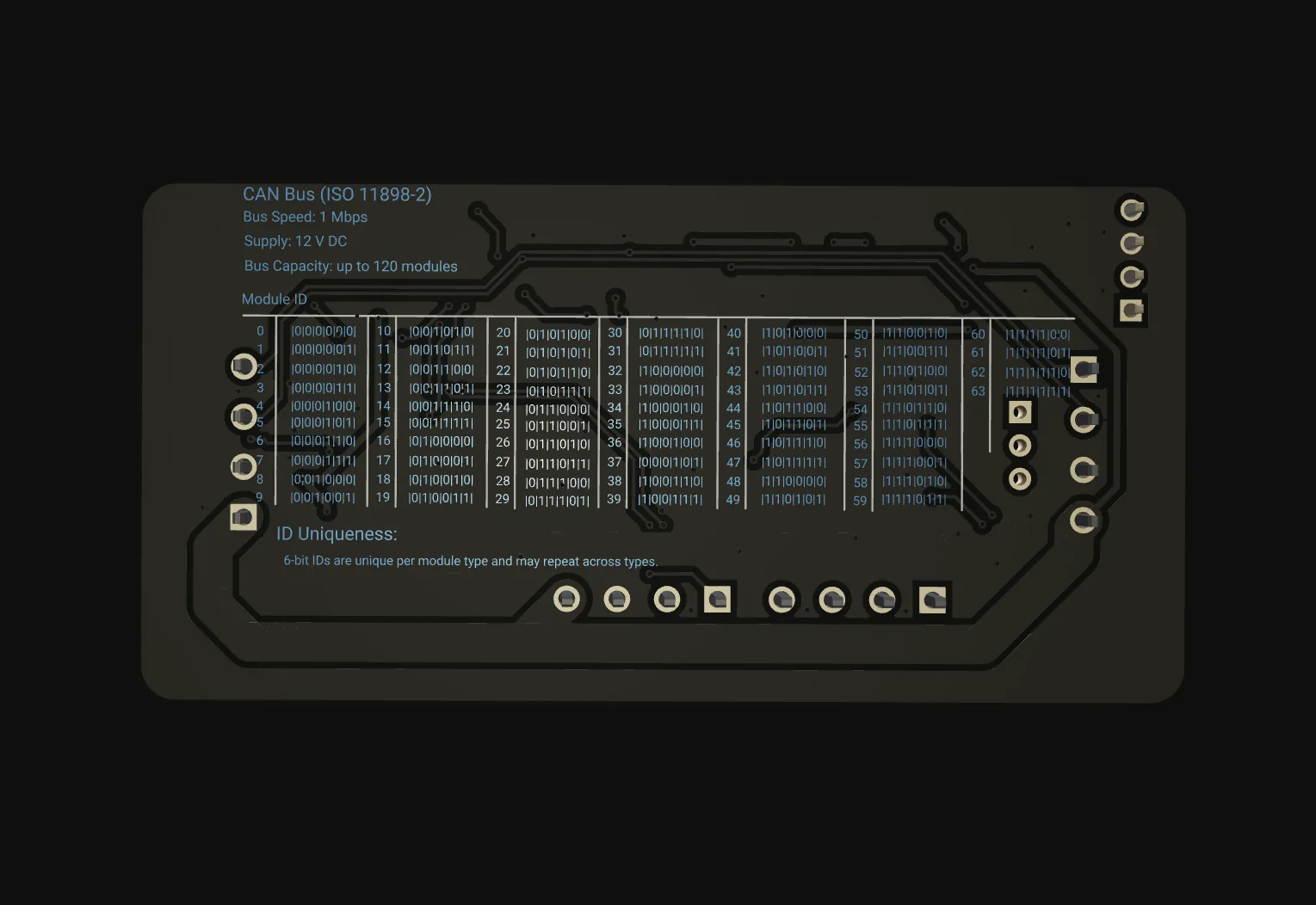

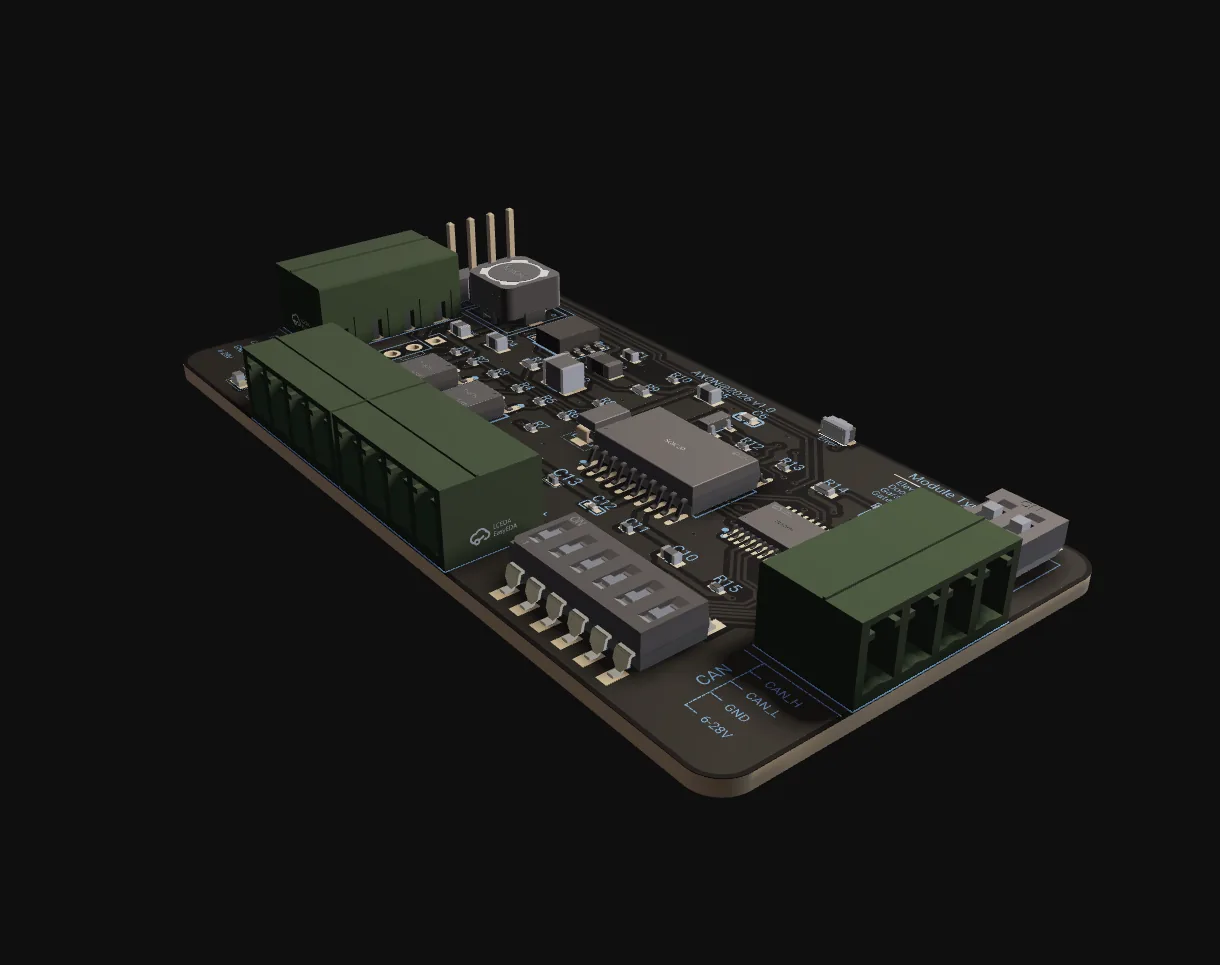

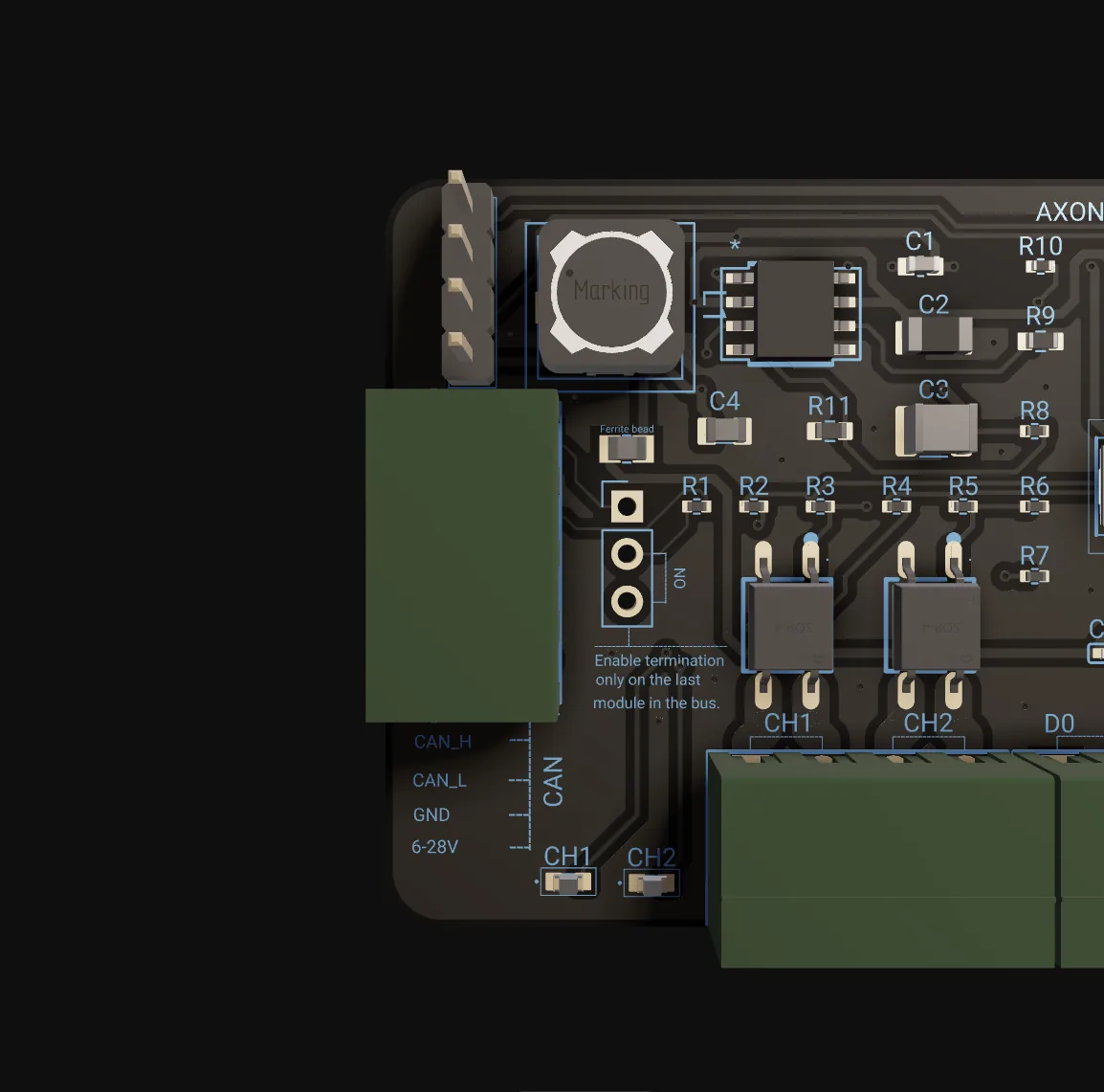

Terminalet dhe konektorët
Çifti diferencial i busit; hyrje-dalje në zinxhir aty ku aplikohet.
Referenca për transceiver-in RS-485. Mos e lidhni me masën e ngarkesës.
Ushqimi i pllakës. Merreni lokalisht aty ku është ngarkesa e modulit, jo nga një ushqyes i largët.
Kontaktet e relesë 1. COM te e përbashkëta e ngarkesës; NO ose NC sipas rastit.
Kontaktet e relesë 2, të pavarura nga kanali 1.
Një për kanal; pasqyron gjendjen e komanduar.
Si krahasohet RBN-2 me opsionet e tjera të daljeve
| Aspekti | AXON RBN-2 | Pllaka rele gjenerike dhe I/O direkt |
|---|---|---|
| Kanale për adresë | 2, secili i komanduar veç e veç nga masteri | Pllakat Modbus adresojnë modulin, jo kanalin; shtesat me një rele duan secila degëzim, ushqim dhe kuti |
| Sjellja në defekt | Kanali me defekt raportohet; tjetri vazhdon punën | Në shumë pllaka shumërele, defekti i një kanali e nxjerr offline gjithë pllakën |
| Kabllimi në shkallë | Bus i gjatë, trasetë e ngarkesës nën 5 m | I/O direkt në kontrollues: dyzet përçues ngarkese në një kabinet me njëzet dyer |
| Masteri i nevojshëm | Çdo master AXON me bus RS-485 (CCU-32, ELM-GE, ICM-LR) | I/O në stil PLC do një master të klasit PLC për koordinim |
AXON Relay, nga afër
Ku përshtatet AXON RBN-2
Konfigurime tipike që i dimensionojmë për integruesit. Çdo skenar më poshtë është shembull planifikimi, jo referencë klienti.
Bravë elektrike dhe ndriçim korridori në një nyjë
Hyrja e një pallati banimi mban një RBN-2: kanali 1 komandon bravën elektrike, kanali 2 një kontaktor për ndriçimin e korridorit, që duhet të ndizet po me atë kartelë. Masteri i komandon të dyja; nëse qarku i ndriçimit bie më lart, hyrja hapet prapëseprapë — dhe anasjelltas.
Derë stafi plus alarm te recepsioni
Korridori i stafit mes hollit dhe pjesës së shërbimit: kanali 1 mban bravën elektrike, kanali 2 aktivizon një hyrje alarmi në panelin e recepsionit. Kartela e stafit e hap derën; një tentativë e paautorizuar ose hapja me forcë e sinjalizon recepsionin. Një adresë, një PCB, dy funksione që s'duhet ta ndajnë fatin.
Puls barriere dhe dritë paralajmëruese
Në hyrjen e parkingut të një zyre, kanali 1 i jep puls relesë së motorit të barrierës dhe kanali 2 ndez një dritë vezulluese sa lëviz krahu. I montuar në kuti IP65 te barriera, RBN-2 i ekzekuton të dyja; një defekt në qarkun e dritës nuk e ndal ciklin e barrierës për veturën e radhës.
Lirim i bravës magnetike me tregues te infermieria
Dera e një reparti përdor kanalin 1 për një bravë magnetike që mbahet me energji dhe kanalin 2 për një tregues te pika e infermierëve. Kur masteri ia heq energjinë bravës — me kartelë të vlefshme ose me çkyçje emergjente — treguesi ndizet dhe stafi e sheh lirimin. Bobina e një brave magnetike dhe një ushqim i vogël LED-i sillen krejt ndryshe — izolimi ka rëndësi.
