AXON Solid-State Relay
Pllakë daljesh solid-state me 32 kanale për busin RS-485 të AXON-it. Është bërë për kabinetet që komandojnë shumë ngarkesa, shpesh dhe për vite me radhë — s'ka kontakte që konsumohen, dhe një grup i tërë kanalesh komandohet me një mesazh të vetëm në bus.
Shumë dalje, pa kontakte që konsumohen
AXON SSR-32 është nyja e daljeve me densitet të lartë e sistemit AXON. Qëndron në busin RS-485 të AXON-it, merr komanda të adresuara nga masteri dhe komandon deri në 32 kanale të pavarura solid-state — pastaj ia raporton masterit gjendjen reale të kanaleve, kështu që masteri mbikëqyr, nuk supozon. Aty ku RBN-2 mbulon dy kanale elektromekanike direkt te ngarkesa, SSR-32 mbulon rastin e kundërt: shumë kanale në një kabinet, që ndërrojnë gjendje shpesh, për vite me radhë. Nuk lexon kartela, nuk autentikon përdorues dhe nuk mban politika aksesi. Masteri vendos; SSR-32 ekzekuton.
Kalimi në solid-state është shkëmbim i vetëdijshëm. S'ka armaturë që lodhet, s'ka kontakte që gërryhen, s'ka sustë që humb tension — jetëgjatësia mekanike është praktikisht e pakufizuar dhe vetë ndërrimi i gjendjes zgjat mikrosekonda. Në këmbim, elementet kanë një rënie tensioni jo zero kur janë të ndezura, lëshojnë nxehtësi në proporcion me rrymën e kanalit dhe kërkojnë kujdes me rrymën fillestare (inrush), dV/dt dhe transientët. Për daljet e aksesit që bëjnë dhjetëra mijëra cikle në vit gjatë një instalimi dhjetëvjeçar, llogaria e konsumit të kontakteve del keq. SSR-32 e këmben problemin e konsumit me një problem termik dhe mbrojtjeje — që zgjidhet një herë, në fazën e projektimit.
Pllaka është në zhvillim. E fiksuar tashmë: 32 kanale solid-state, komunikimi në busin RS-485, komandat për kanal dhe në grup, dhe ushqimi 12 V ose 24 V DC. Ende në validim: rryma nominale për kanal, aftësia për të ndërruar rrjetin AC, kurbat e deratimit termik, tensioni i izolimit dhe autentikimi i komandave në nivel busi. Në tenderë specifikoni rolin arkitekturor — zgjerim solid-state me 32 kanale në busin AXON — por mos i fiksoni vlerat elektrike derisa të botohet fleta teknike e prodhimit. Integrimet pilote në instalime të planifikuara bëhen me marrëveshje të drejtpërdrejtë me AXON-in.
Çfarë bën pllaka për objektin
32 kanale solid-state në një pllakë
Tridhjetë e dy dalje në një pllakë, secila me çiftin e vet të terminaleve A/B dhe me LED statusi për kanal. S'ka kontakte mekanike, pra s'ka kërcim kontaktesh, s'ka dridhje dhe s'ka mirëmbajtje të diktuar nga konsumi. Defektet, kur ndodhin, janë termike ose nga transientët — dhe zakonisht kufizohen te kanali i prekur.
Nyjë e adresuar në busin RS-485
E njëjta shtresë fizike si pjesa tjetër e familjes AXON: RS-485 half-duplex me kontroll drejtimi, një lloj transceiver-i, një disiplinë terminimi. Çdo pllakë ka adresën e vet në bus; masteri cakton pllakën, pastaj kanalin ose grupin brenda saj. Kornizat që s'i drejtohen pllakës injorohen.
Komanda për kanal dhe në grup
Komandat për kanal mbartin indeksin e kanalit dhe kohëzgjatjen — rasti i zakonshëm i një kredenciali, një kati a një dere. Komandat në grup mbartin një identifikues grupi që gjatë vënies në punë lidhet me një bashkësi kanalesh të konfiguruar, kështu që çkyçjet kaskadë, skenat e ndriçimit dhe autorizimet shumëkatëshe janë një mesazh në vend të tridhjetë e dy.
Raportim i mbikëqyrur i gjendjes
Pas çdo komande SSR-32 ia raporton masterit gjendjen reale të kanaleve. Masteri mbikëqyr, nuk supozon — dhe pikërisht kjo e bën një pllakë rele pjesë të një sistemi aksesi: një kanal i bllokuar i ndezur a i fikur shfaqet në regjistrin e masterit, në vend që të zbulohet në terren pas disa muajsh.
Mbajtje e gjendjes në humbje lidhjeje, korniza me CRC
Nëse humbet lidhja me masterin, sjellja e paracaktuar është të mbahet gjendja e fundit e komanduar — pllaka s'i lëshon dhe s'i aktivizon kurrë daljet vetë. Adresimi individual në bus dhe kornizat me mbrojtje CRC bëjnë që bajtet e humbura ose komandat e dëmtuara të hidhen poshtë, jo të ekzekutohen përgjysmë.
Ushqim 12 V ose 24 V DC
12 V përputhet me pjesën tjetër të familjes AXON; 24 V është tensioni standard i kontrollit DC në kabinetet industriale dhe në dhomat e makinerisë së ashensorëve. Pllaka i pranon të dy pa konvertues të jashtëm. Dimensionojeni ushqimin për rastin real më të rëndë të kanaleve të angazhuara njëkohësisht, jo për punën e qetë nominale.
Nga vendimi i masterit te ngarkesa e komanduar
Masteri vendos
Masteri i AXON-it zbaton politikat e kredencialeve, orareve, bllokimit dhe grupeve, dhe përcakton cilat kanale daljeje duhen angazhuar dhe për sa kohë.
Komanda në RS-485
Në bus del një kornizë e adresuar: indeksi i kanalit plus kohëzgjatja, ose një identifikues grupi që në pllakë përkthehet në një bashkësi kanalesh të konfiguruar.
Kanalet angazhohen
SSR-32 kontrollon adresën e vet, e interpreton komandën dhe gate driver-ët ndezin elementet solid-state të caktuara — vetë ndërrimi i gjendjes zgjat mikrosekonda.
Gjendja raportohet, kanali lirohet
Pllaka ia raporton masterit gjendjen reale të kanaleve. Me komandën e lëshimit ose me skadimin e kohëzgjatjes së konfiguruar, bashkësia e kanaleve fiket.
Pse një aktuator me 32 kanale rri në RS-485
Busi RS-485 i AXON-it
SSR-32 rri në të njëjtin bus RS-485 me nyjet rele RBN-2, nyjet e lexuesve dhe nivelin master. Bosht linear, degëzime të shkurtra, terminim 120 Ω vetëm në dy skajet fizike, çift i përdredhur me mbrojtje i lidhur zinxhir nëpër kabinet. Çdo pllakë mban adresën e vet; pjesa tjetër e busit e injoron trafikun që s'është për të.
TIA-485-A · half-duplex · 120 Ω në skajeNjë çift i përdredhur për kabinet
Kablloja ribbon e I/O-së paralele nuk shkon dot përtej një kabineti — çdo pllakë daljesh do të donte një ribbon të gjerë deri te masteri. Ethernet-i për çdo pllakë daljesh shton porte switch-i, një plan IP dhe një sipërfaqe sigurie për pllakë, për diçka që në thelb është komanda 'vendos gjendjen e kanalit'. Kornizat e adresuara RS-485 e mbartin këtë në një çift të vetëm, me terminim të thjeshtë.
Korniza të adresuara · mbrojtje CRCPllaka, pastaj kanali ose grupi
Masteri cakton një pllakë, pastaj një kanal ose një grup brenda saj. Kornizat për kanal mbartin indeks dhe kohëzgjatje; kornizat e grupit mbartin një identifikues që në pllakë zgjidhet në një bashkësi të konfiguruar. Formati i saktë i kornizës, CRC-ja dhe hapësira e adresave të grupeve janë pjesë e specifikimit në zhvillim dhe ndjekin nyjet e tjera të zgjerimit RS-485 të AXON-it.
Për kanal · në grup · raport gjendjejeShifrat, nga fleta teknike
Vlera të synuara nga analiza inxhinierike. Vlerat elektrike për kanal, aftësia AC, tensioni i izolimit dhe deratimi termik janë ende në validim dhe me qëllim nuk jepen.
| Roli | Nyjë zgjerimi daljesh — nuk merr vendime |
|---|---|
| Kanalet | 32 solid-state, pa kontakte mekanike |
| Mënyrat e komandimit | Për kanal (indeks + kohëzgjatje) dhe në grup |
| Raportimi i gjendjes | Gjendja reale e kanaleve i kthehet masterit |
| Sjellja në humbje lidhjeje | Mban gjendjen e fundit të komanduar |
| Variantet e kanaleve | 32 SSR (në katalog figuron edhe 16 SSR) |
| Statusi | Në zhvillim — pilot me marrëveshje |
| Busi | Busi RS-485 i AXON-it (TIA-485-A) |
|---|---|
| Mënyra | Half-duplex me kontroll drejtimi |
| Adresimi | Adresë unike busi për çdo pllakë |
| Kornizat | Të adresuara, me mbrojtje CRC |
| Terminimi | 120 Ω vetëm në dy skajet fizike të busit |
| Kablloja | Çift i përdredhur me mbrojtje, i lidhur zinxhir |
| Kanalet | 32, secili me çift terminalesh A / B |
|---|---|
| Elementi ndërrues | Solid-state, klasë IEC 62314 |
| Ndërrimi i gjendjes | Mikrosekonda |
| Izolimi | Izolim optik për kanal (i synuar) |
| Klasa e ngarkesës | Trajtojeni si dalje DC derisa të botohen vlerat AC |
| Treguesit | LED për kanal, gjendja e komanduar |
| Hyrja | 12 V DC ose 24 V DC |
|---|---|
| Dimensionimi | Rasti më i rëndë i kanaleve të angazhuara njëkohësisht |
| Termika | Zonë për heatsink; lini ajrosje mbi pllakë |
| Adresimi | Bajtet e humbura në bus s'i angazhojnë dot daljet |
|---|---|
| Grupet | Përcaktohen gjatë vënies në punë, jo maska të hapura |
| Integriteti i kornizave | CRC — kornizat e dëmtuara hidhen poshtë |
| Autentikimi i mesazheve | Autentikimi në nivel busi është në zhvillim |
| Shkëputja nga mbirryma | Matja për kanal është në projektim |
| Montimi | Vertikal, preferohet kabinet i ajrosur |
|---|---|
| Terminalet | Blloqe për kanal, 32 çifte daljesh |
| Instalimi i ngarkesave | Një ngarkesë për çift; tokëzime të ndara ngarkesash |
| Ngarkesat induktive | Duhen snubber-a të jashtëm |
| Etiketimi | Harta e kanaleve e printuar brenda derës së kabinetit |

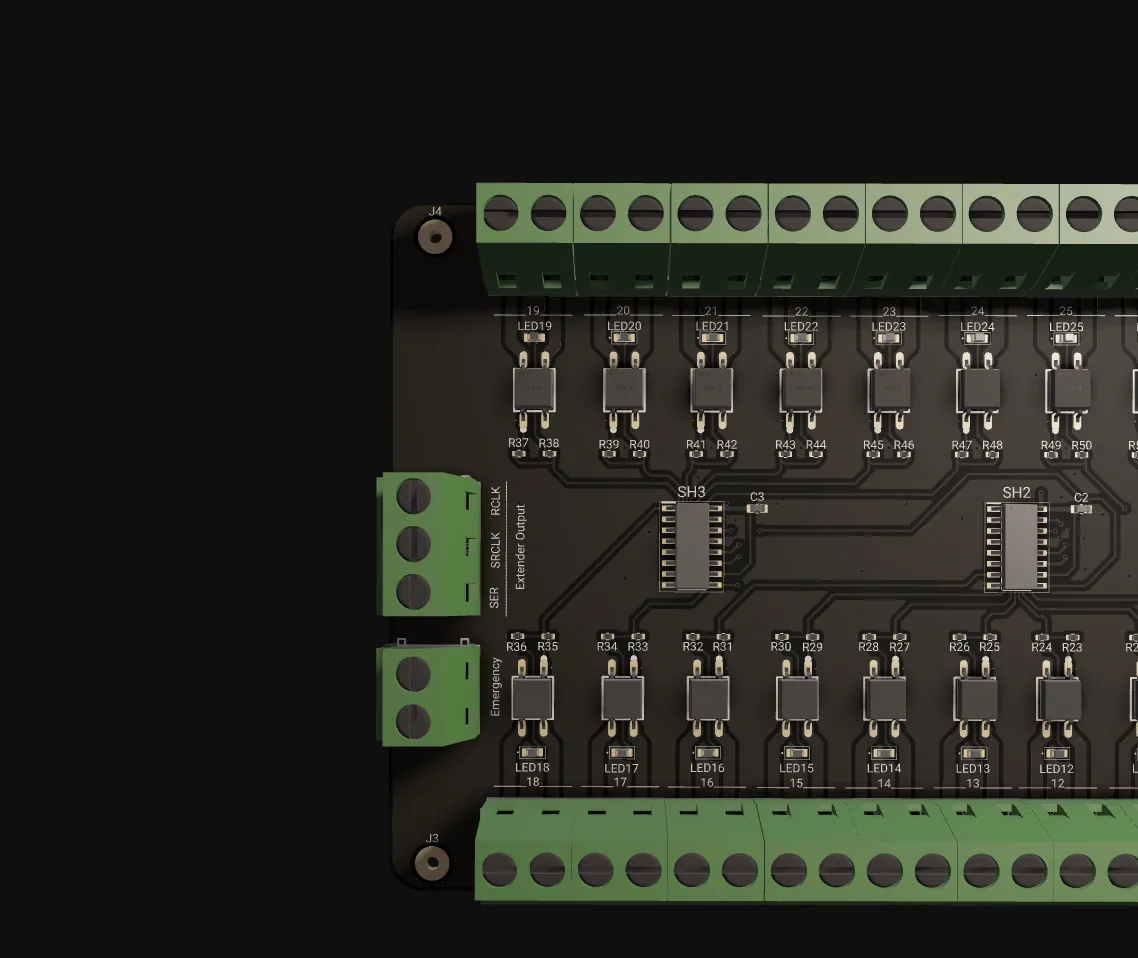

Terminalet dhe konektorët (skema e synuar)
Çifti diferencial i busit; lidhet zinxhir hyrje–dalje nëpër kabinet.
Referenca për transceiver-in RS-485.
Ushqimi i pllakës; tensioni i hyrjes detektohet ose zgjidhet sipas konfigurimit të njësisë.
Një çift daljeje SSR për kanal. Lidheni çdo ngarkesë në çiftin e vet — një ngarkesë për çift, pa tokëzime ngarkesash të lidhura zinxhir.
Tregues për kanal që pasqyron gjendjen e komanduar — gjëja e parë që kontrollohet kur një kanal nuk ndërron.
Mbajeni të lirë; lini ajrosje mbi pllakë brenda kutisë.
Si krahasohet SSR-32
| Aspekti | AXON SSR-32 | Harduer alternativ daljesh |
|---|---|---|
| Jetëgjatësia e cikleve | Pa kontakte mekanike; konsumi s'është më shkak defekti | Pllakat me rele mekanike: jetë e kufizuar kontaktesh, mirëmbajtje e planifikuar në cikle të larta |
| Shtresa e integrimit | Lidhet drejtpërdrejt me nivelin master të AXON-it | Modulet I/O të PLC-ve: presupozojnë një master PLC dhe veglat inxhinierike të PLC-së |
| Kanale për kabinet | 32 në një nyjë të adresuar busi | Daljet direkte të kontrolluesit: mbi rreth një duzinë dominojnë kabllimi dhe hapësira në pllakë |
| Sjellja si sistem aksesi | Mbajtje në humbje lidhjeje, gjendje e mbikëqyrur, komanda grupi — të përfshira | Pllakat gjenerike SSR me Modbus: rrallë projektohen me këto pritshmëri |
| Dy kanale afër ngarkesës | Përdorni RBN-2 — më i thjeshtë për atë rast | SSR-32 është për shumë kanale në një kabinet, me ritëm të lartë pune |

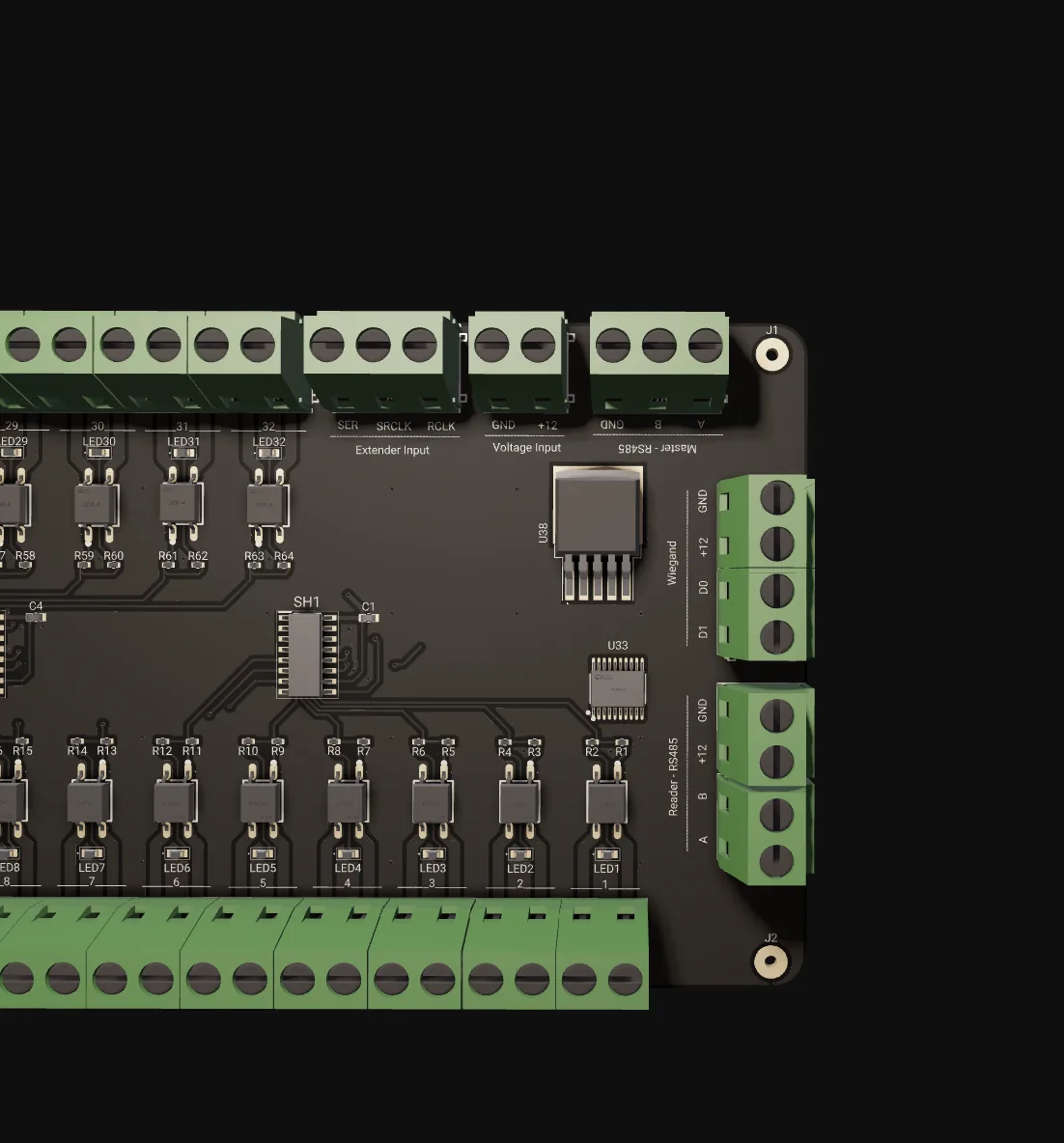

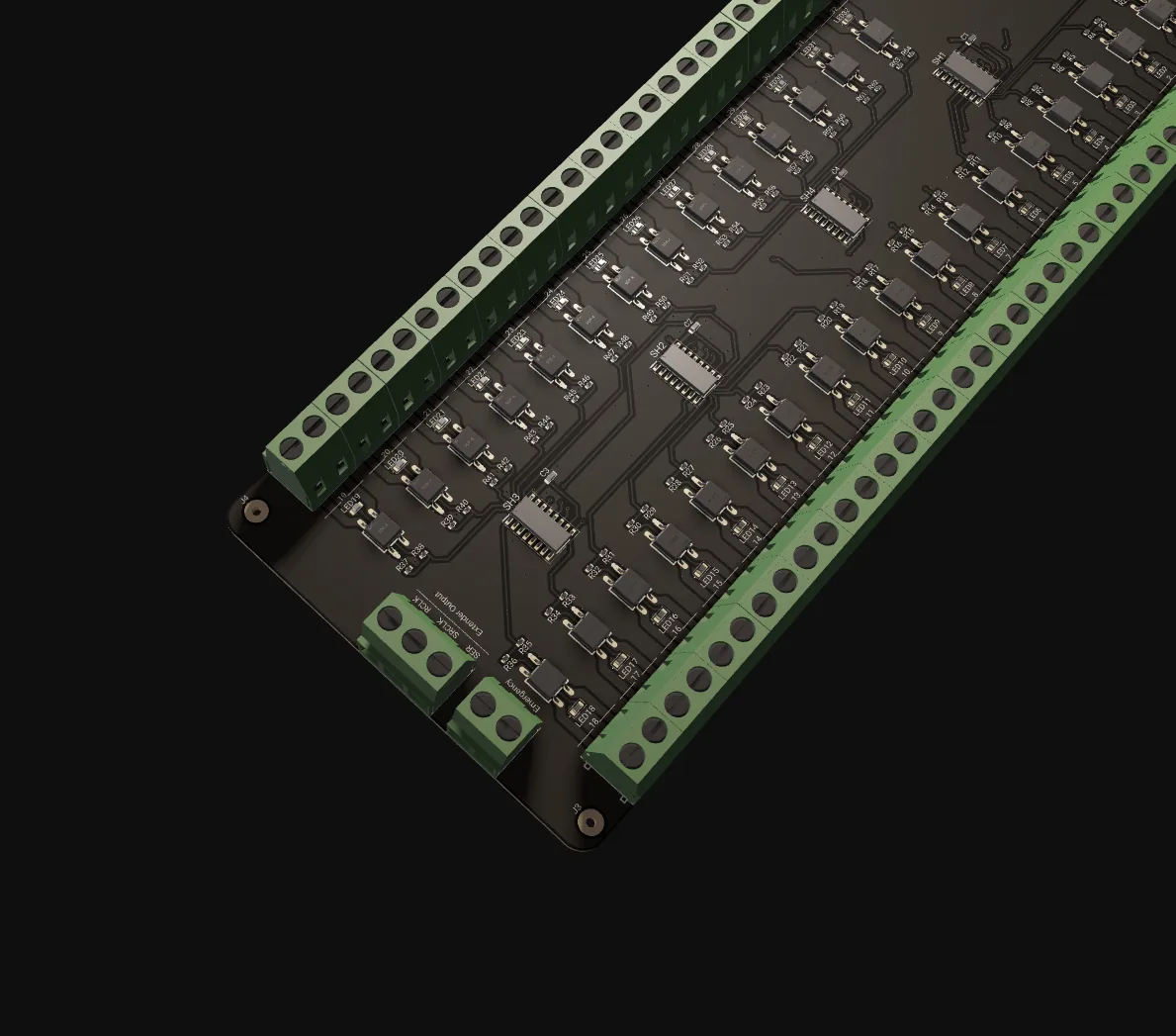

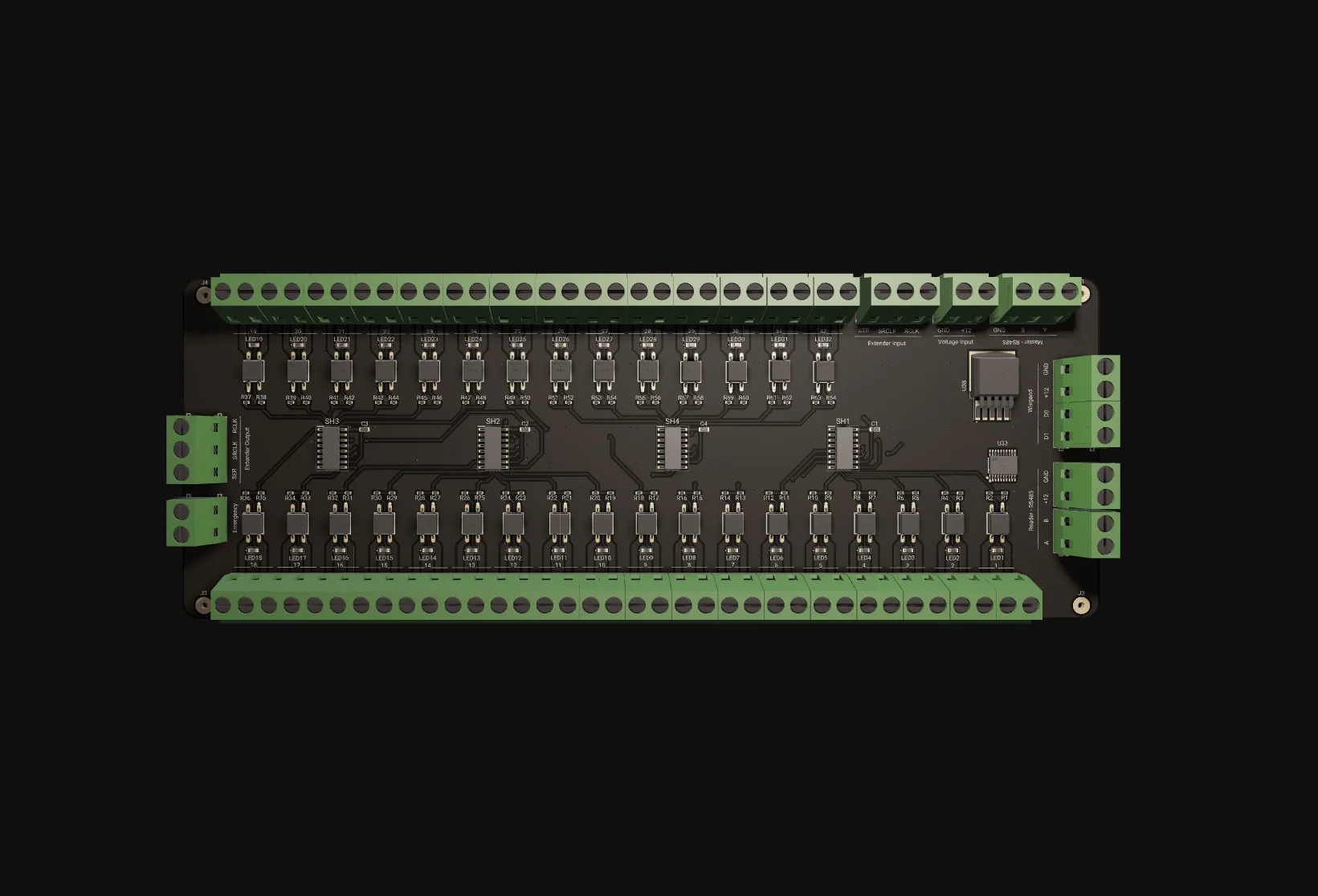

AXON Solid-State Relay, nga afër
Ku përshtatet AXON SSR-32
Konfigurime tipike që i dimensionojmë për integruesit. Çdo skenar më poshtë është shembull planifikimi, jo referencë klienti.
Autorizimi i kateve nga dhoma e makinerisë
Një kullë banimi tridhjetëkatëshe kërkon autorizim në nivel kati. SSR-32 rri në dhomën e makinerisë së ashensorit, me nga një kanal për çdo dalje autorizimi kati drejt kontrolluesit të ashensorit. Masteri mban hartën kat–kredencial; me një kartelë valide dërgon një komandë grupi që autorizon katin e banorit. Autorizimi bën mijëra cikle në muaj, kështu që jetëgjatësia solid-state ka rëndësi.
Ndriçimi i korridoreve dhe kontrolli i zonave
Një hotel në qendër të qytetit komandon tridhjetë e dy zona shërbimi — korridore, dhoma shërbimi, qarqe ndriçimi — nga një kombinim ngjarjesh të kartelave të stafit dhe oraresh. Komandat në grup mbulojnë ndryshimet e skenave; komandat për kanal mbulojnë ngjarjet individuale të stafit. Një pllakë elektromekanike do të kërkonte buxhetim të jetës së kontakteve për këtë ritëm pune; SSR-32 jo.
Disponueshmëria për vend dhe sinjalet e portës
Një parking ka tridhjetë e dy vende me drita disponueshmërie për vend dhe sinjale porte. SSR-32 rri në kabinetin e kontrollit të parkingut dhe ndërron daljen e çdo vendi kur makinat hyjnë e dalin, i drejtuar nga ngjarjet e zënies që i jep masteri. Komandat për kanal mbulojnë ndryshimet e një vendi të vetëm; komandat në grup mbulojnë përditësimet masive në ndërrim turni ose në ngjarje të gjithë objektit.
Matricë e heshtur treguesish në stacionin e infermierëve
Një repart spitalor komandon një matricë dritash treguese në stacionin e infermierëve dhe sinjale të gjendjes së dyerve nëpër disa krahë. Çdo kanal është një tregues; komandat në grup mbulojnë ndryshimet për krah ose për turn. Ndërrimi i heshtur solid-state ka rëndësi në mjedis klinik, ku kërcitja e releve nuk pritet mirë — dhe pa konsum kontaktesh s'ka mirëmbajtje të planifikuar relesh.
AXON SSR-32 FAQ
A është AXON SSR-32 në stok?
Pse solid-state dhe jo rele mekanike?
Ç'dallim ka mes komandave për kanal dhe atyre në grup?
A mund të ndërrojë SSR-32 ngarkesa AC nga rrjeti?
Ku qëndron SSR-32 kundrejt RBN-2 dhe CCU-32?
A mund ta specifikoj SSR-32 në një tender që sot?
Pjesa tjetër e sistemit AXON
AXON Relay
Dy rele të izoluara në busin RS-485, ngjitur me ngarkesën
AXON Elevator Master
Master ashensori me integrim direkt në kontrollues
AXON Smart Access
Masteri i kabinës me 32 dalje rele dhe vendim lokal, pa internet
AXON Relay Add-on
Dy rele shtesë për një instalim ekzistues AXON
Gati ta planifikoni sistemin me AXON SSR-32?
SSR-32 është në zhvillim. Nëse një instalim i planifikuar kërkon dalje solid-state me densitet të lartë, na kontaktoni për gjendjen aktuale të validimit, një marrëveshje pilote dhe skemën më të re të ndërfaqes — dhe në dokumente specifikoni rolin arkitekturor, jo vlerat elektrike, derisa të botohet fleta teknike.
