AXON Relay Add-on
Modul me dy rele për një instalim ekzistues AXON. Secila rele nxjerr kontakte NO dhe NC, komandohet përmes AXON BUS veç e veç ose bashkë me tjetrën, dhe futet në bus pa asnjë ndryshim në kontrolluesin kryesor.
Shtoje daljen, mos prek asgjë tjetër
Në topologjinë e kontrollit të aksesit AXON, SC-E është njësia standarde e zgjerimit me rele. I shton dy dalje me kontakte, të komandueshme veç e veç, një instalimi që ekziston dhe tashmë punon — pa riprojektuar kontrolluesin kryesor, modelin e adresimit të busit apo politikën e aksesit që qëndron te AXON Master-i. Secila rele ka komandimin e vet në bus, gjendjen e vet dhe grupin e vet të kontakteve COM/NO/NC. Në modin e pavarur, që është parazgjedhja, masteri mund ta mbajë Rele 1 aktive ndërsa Rele 2 rri joaktive; modi i përbashkët i lidh të dyja me një komandë të vetme kur dy daljet përbëjnë një veprim të vetëm logjik.
Shumica e sistemeve të aksesit nuk ndërtohen njëherësh. Një ndërtesë banimi shton një barrierë garazhi dy vjet pas banimit të parë. Një zyrë merr një qiramarrës që i duhet një mbyllje e dytë në katin e vet. Një hotel shton një derë vetëm për staf pas një viti pune. Në secilin rast, ajo që kërkohet nuk është "riprojekto kontrolluesin", por "shtoje daljen dhe lëre gjithçka tjetër të punojë". SC-E është bërë pikërisht për këtë shtesë minimale: lidhet me kabllo, merr një adresë unike busi dhe shtohet në politikën e aksesit si dalje e re. Dritaret kohore ekzistuese, sjellja e bllokimit dhe konfigurimi i auditimit mbeten të paprekura.
Ajo që e bën SC-E të përdorshëm kudo janë të dyja format e kontaktit në çdo rele. Një elektromagnet (maglock) zakonisht lidhet në NC, që rënia e rrymës ta lirojë derën — sjellja fail-safe që kërkohet për dalje emergjente. Një kundërbravë elektrike shpesh lidhet në NO, që rënia e rrymës ta mbajë derën të mbyllur. Një SC-E i vetëm mund t'i mbajë të dyja, kështu që instaluesi vendos fail-safe apo fail-secure për çdo dalje në momentin e instalimit, jo në momentin e blerjes. Reletë ndjekin kërkesat për rele elektromekanike të përgjithshme sipas IEC 61810-1, me vlerësime të kategorive të përdorimit të deklaruara sipas IEC 60947-5-1.
Çfarë bën pllaka për objektin
Dy rele të pavarura NO/NC
Secila rele nxjerr terminalet COM, NO dhe NC dhe ka gjendjen e vet në bus. Lidhni një kundërbravë në NO, një elektromagnet në NC, një tregues a kontakt alarmi në cilëndo — një modul i vetëm mbulon veprimin kryesor plus një sinjal paralel te e njëjta derë.
Komandim i pavarur ose i përbashkët
Modi i pavarur është parazgjedhja: secila rele i përgjigjet komandës së vet dhe të dyja mund të rrinë në gjendje të ndryshme. Modi i përbashkët i lëviz të dyja me një komandë të vetme, për dalje që përbëjnë një veprim të vetëm logjik. Modi zgjidhet si cilësim kur moduli shtohet në instalim.
Edhe një nyjë në AXON BUS
Për masterin, SC-E është thjesht edhe një nyjë e adresueshme në boshtin ekzistues RS-485. Merr komanda, konfirmon ndryshimet e gjendjes dhe ndjek modelin e kornizave e të adresimit të busit. S'ka protokoll të veçantë për module zgjerimi — rruga e komandës së masterit është e njëjta që përdoret për çdo dalje rele.
Modul shtesë — kontrolluesi kryesor i paprekur
SC-E vetëm shton, s'ndryshon asgjë. Konfigurimi i kontrolluesit nuk rihapet, kështu që politika e testuar e aksesit vazhdon të zbatohet dhe s'kërkohet rivalidim — që në një spital, shkollë a zyrë me shumë qiramarrës kushton më shtrenjtë se vetë puna elektrike. Daljet e reja futen nën të njëjtën kornizë politike si të gjitha ekzistueset.
Fail-safe ose fail-secure sipas kabllimit
Mënyrën e dështimit të çdo daljeje e cakton kabllimi, jo moduli: NC jep fail-safe (rënia e rrymës e liron derën), NO jep fail-secure (rënia e rrymës e mban të mbyllur). Meqë të dyja format janë në çdo rele, zgjedhja bëhet për çdo dalje gjatë instalimit dhe dokumentohet në dokumentacionin as-built.
Konfirmim në bus, regjistrim qendror
Pas çdo ndryshimi kontakti, SC-E e konfirmon gjendjen e re në AXON BUS. Masteri e shënon veprimin në auditimin qendror — moduli, releja, shkaktari dhe koha. Disa njësi SC-E nëpër ndërtesë raportojnë te i njëjti master dhe në të njëjtin regjistër të unifikuar.
Një komandë rele, nga fillimi në fund
Ngjarja dhe kontrolli i politikës
Një prekje kredenciali, një orar, një urdhër emergjence ose një komandë manuale arrin te AXON Master-i, i cili e krahason me lejet, dritaret kohore dhe gjendjen e bllokimit — si për çdo veprim rele.
Komandë e adresuar në bus
Masteri lëshon një komandë AXON BUS të adresuar te moduli konkret SC-E dhe te Rele 1, Rele 2, ose te të dyja kur moduli punon në modin e përbashkët.
Releja aktivizohet
SC-E e verifikon kornizën dhe e aktivizon relenë e adresuar. NO mbyllet, NC hapet, dhe reagon pajisja e lidhur — kundërbrava, elektromagneti, barriera ose treguesi.
Lirim, konfirmim, regjistrim
Një impuls me kohëzgjatje lirohet kur i mbaron dritarja; një komandë mbajtjeje qëndron derisa të lirohet. SC-E e konfirmon gjendjen në bus dhe masteri e shkruan hyrjen në regjistrin e auditimit.
I njëjti bus, e njëjta rrugë komande, pa kabllim të ri
AXON BUS mbi RS-485
SC-E lidhet me boshtin ekzistues përmes çiftit diferencial A/B, me sinjalizim të balancuar sipas TIA-485-A — shtresa fizike standarde për buset industriale multi-drop. Lidheni në pikën më të afërt me një degëzim të shkurtër, mbajeni topologjinë lineare dhe terminoni vetëm në dy skajet fizike të busit.
TIA-485-A · çifti A/B · adresë unikeQendror ose lokal
Shumica e komandave janë qendrore: masteri e vlerëson ngjarjen e aksesit dhe e nis komandën. Komandimi lokal mbulon veprimet e releve që bëjnë pjesë në një rrjedhë të zinxhiruar, të trajtuar nga module të tjera në bus. SC-E sillet njësoj në të dyja rastet — vepron mbi çdo komandë të vlefshme të busit; kush e lëshon është vendim i dizajnit të sistemit.
Dërgim nga masteri · logjikë e zinxhiruar në busPa kabllim të ri, pa kontrollues të ri
SC-E nuk sjell kabllim të vetin, as kontrollues, as regjistër auditimi më vete. Çdo kabllo shtesë është barrë e ardhshme mirëmbajtjeje dhe çdo kontrollues shtesë një pikë ku politika një ditë ndahet më dysh. Duke shfrytëzuar busin ekzistues, SC-E e trashëgon infrastrukturën e instaluar dhe mbetet nën të njëjtën ombrellë auditimi si çdo nyjë tjetër.
Një bus · një master · një regjistër auditimiShifrat, nga fleta teknike
Vlerat më poshtë vijnë nga dokumentacioni inxhinierik i AXON SC-E. Vlerësimet e kontakteve, rryma e bobinës dhe diapazoni i punës ende s'janë publikuar — pyetni para se të dimensiononi ngarkesa të rënda induktive.
| Roli | Modul zgjerimi me rele |
|---|---|
| Daljet | 2 rele, COM / NO / NC në secilën |
| Komandimi | I pavarur (parazgjedhje) ose i përbashkët |
| Integrimi | Nyjë shtesë — kontrolluesi kryesor i paprekur |
| Disponueshmëria | Në stok për konfigurimet tipike |
| Bus-i | AXON BUS, RS-485 (TIA-485-A), çifti A/B |
|---|---|
| Adresimi | Adresë unike busi për çdo modul |
| Burimi i komandës | AXON Master ose logjikë lokale në bus |
| Kthimi i gjendjes | Gjendja konfirmohet në bus, regjistrohet te masteri |
| Topologjia | Lineare, degëzim i shkurtër, terminim vetëm në skajet e busit |
| Ushqimi | 12 V DC |
|---|---|
| Dimensionimi | Të dyja reletë aktive njëkohësisht + rezervë |
| Toka | Lidhje me tokëzimin e sistemit në një pikë të vetme |
| Format e kontakteve | NO dhe NC në secilën rele |
|---|---|
| Mënyra e dështimit | NC = fail-safe, NO = fail-secure (caktohet me kabllim) |
| Standardi i releve | IEC 61810-1; vlerësimet sipas IEC 60947-5-1 |
| Ngarkesat induktive | Diodë flyback (DC) ose qark RC snubber (AC) te ngarkesa |
| Kredencialet në modul | Asnjë — politika qëndron te AXON Master-i |
|---|---|
| Siguria e busit | Trashëgon kornizat dhe adresimin e AXON BUS |
| Izolimi i defektit | I kufizuar te dy daljet e modulit |
| Në plan | Çelësa për çdo pajisje në AXON BUS |
| Montimi | Kabinet standard ose kuti për shinë DIN |
|---|---|
| Terminalet | COM/NO/NC ×2, BUS A/B, +12 V DC, GND |
| Konfigurimi | Zgjedhja e modit (i pavarur / i përbashkët) + adresa |
| Në plan | Variante për shinë DIN; variante me kontakte më të fuqishme |

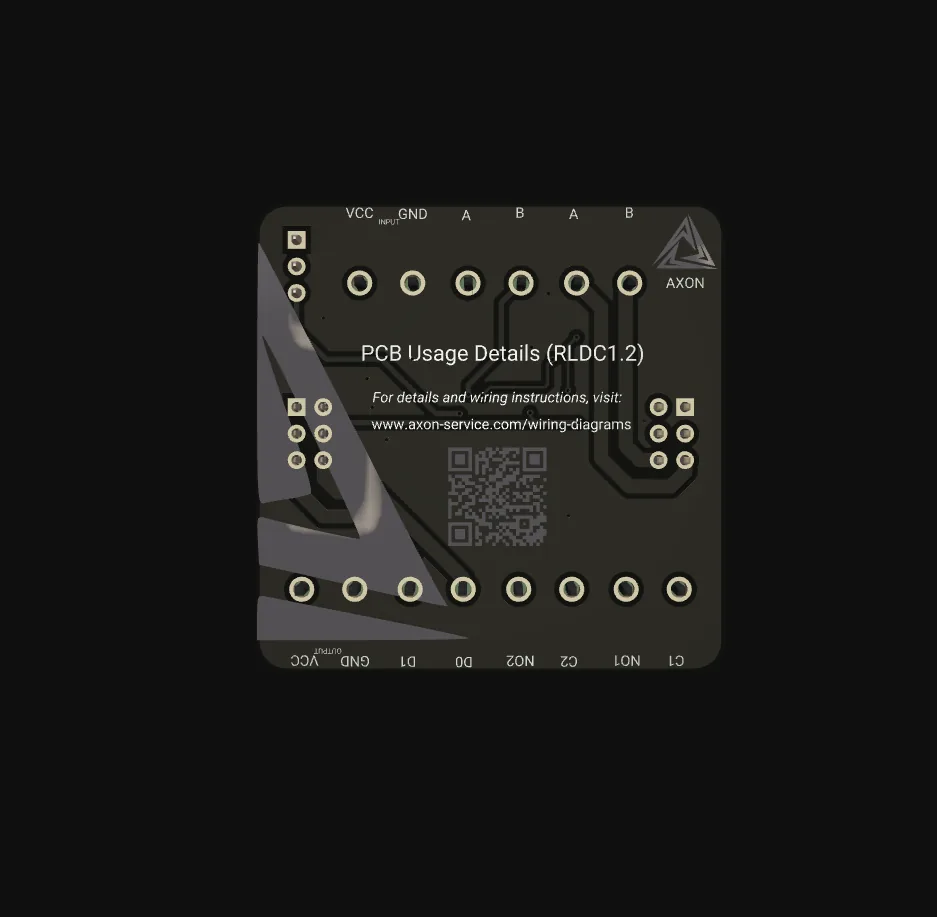

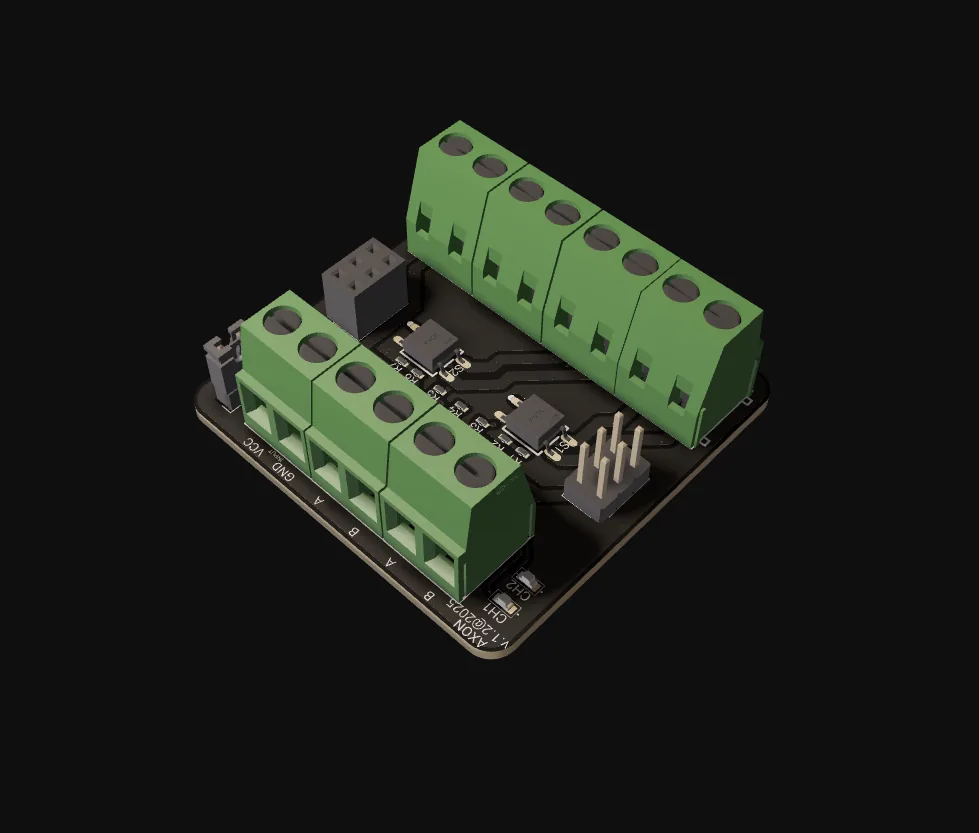

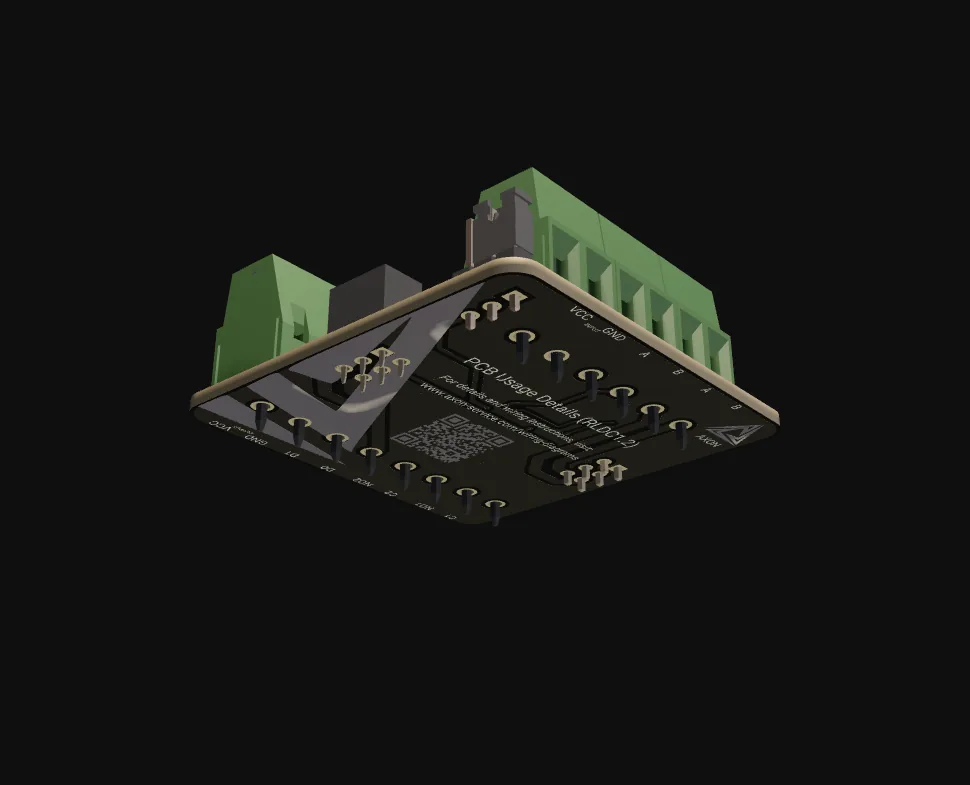

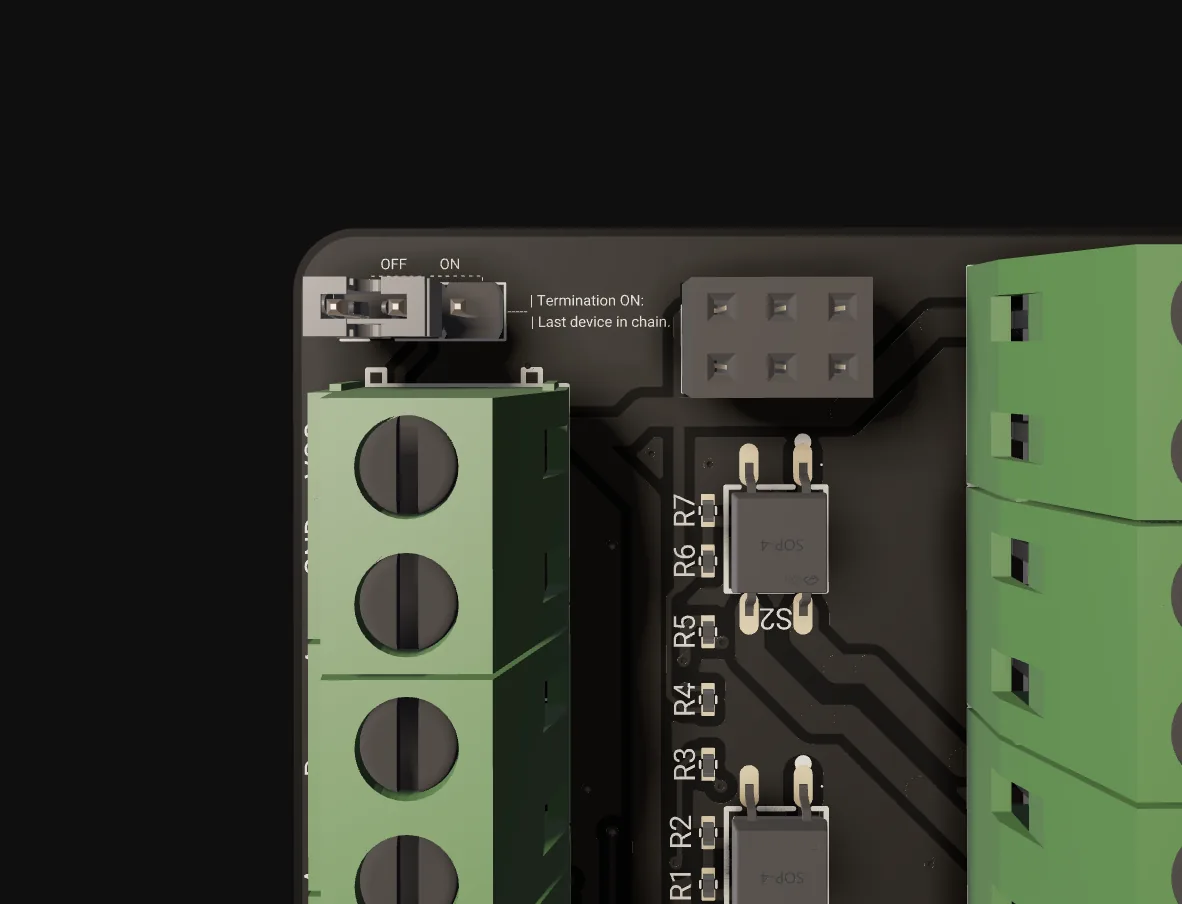

Terminalet dhe konektorët
Dalja e parë e komanduar, me grup kontaktesh të pavarur. Lidheni ngarkesën në NO ose NC, sipas sjelljes në rast defekti që i duhet derës a pajisjes.
Dalja e dytë e komanduar. E pavarur nga Rele 1 në modin e parazgjedhur; e ndjek Rele 1 kur zgjidhet modi i përbashkët.
Çifti diferencial drejt boshtit ekzistues AXON. Degëzim i shkurtër, topologji lineare, larg kabllove të tensionit dhe të bobinave të kontaktorëve.
Ushqimi i modulit për logjikën dhe bobinat e releve. Dimensionojeni për të dyja reletë aktive njëkohësisht plus rezervë.
Toka e modulit. Lidheni me tokëzimin e sistemit vetëm në një pikë, që të shmangen unazat e tokëzimit (ground loops).
Komandim i pavarur ose i përbashkët — si u përgjigjen Rele 1 dhe Rele 2 komandave të busit.
Adresa unike e këtij moduli në bus. Dy module me të njëjtën adresë japin komandim me ndërprerje.
Dy rele, të shtuara pa riprojektim
| Aspekti | AXON SC-E | Alternativat tipike |
|---|---|---|
| Shtimi i daljeve | Nyjë shtesë në busin ekzistues; konfigurimi i kontrolluesit nuk hapet fare | Kalim në një kontrollues më të madh — rivalidim i plotë i politikës dhe ndërprerje gjatë ndërrimit |
| Auditimi dhe vënia në punë | Një bus, një master, një regjistër auditimi | Pllakë rele gjenerike në një PLC më vete — dy regjistra, dy procese të vënies në punë, dy mënyra dështimi |
| Dimensionimi i saktë | Dy rele dhe asgjë tjetër | AXON Node i ripërdorur — një pikë lexuesi e shfrytëzuar përgjysmë si pllakë rele |
| Autoriteti i komandës | Qendror, te AXON Master-i | Brava inteligjente — një rrugë firmware-i dhe një copë auditimi për çdo pajisje |
AXON Relay Add-on, nga afër
Ku përshtatet AXON SC-E
Konfigurime tipike që i dimensionojmë për integruesit. Çdo skenar më poshtë është shembull planifikimi, jo referencë klienti.
Një derë e dytë, e shtuar pas vënies në punë
Një ndërtesë e vënë në punë me AXON në një hyrje kryesore fiton më vonë një derë anësore për banorët. Një SC-E në kabinetin e derës anësore e komandon kundërbravën nga Rele 1 në NO (fail-secure) dhe një tregues gjendjeje nga Rele 2. Masteri fiton një dalje të re; banorët përdorin të njëjtat kredenciale në të dyja dyert.
Mbyllje e dytë për një qiramarrës të ri
Një zyrë shumëkatëshe merr një qiramarrës, kontrata e të cilit kërkon një mbyllje të dytë në katin e vet. Rele 1 komandon elektromagnetin kryesor në NC — fail-safe, për dalje emergjente sipas rregullave. Rele 2 i dërgon një sinjal gjendjeje panelit të alarmit të vetë qiramarrësit. Politika ekzistuese e qiramarrësit te masteri i mbulon të dyja reletë.
Derë shërbimi mes krahut dhe korridorit teknik
Një ndryshim planimetrie shton një derë shërbimi mes një krahu të kontrolluar dhe një korridori teknik. Rele 1 komandon kundërbravën; Rele 2 një tregues të gjendjes së derës, të çuar te monitorimi qendror. Politika sipas roleve — mjekësor, administrativ, pastrim, kontraktor — ekziston tashmë te masteri dhe zbatohet mbi daljen e re në çastin që shtohet.
Derë vetëm për staf, me alarm kur mbahet hapur
Një hotel shton një derë shërbimi vetëm për staf pas një viti pune. Rele 1 komandon bravën; Rele 2 aktivizon një kontakt alarmi nëse dera mbahet hapur më gjatë se dritarja e konfiguruar. Politika e aksesit fiton një dalje dhe një kusht alarmi, ndërsa recepsioni, kontrolli i kabinës dhe aksesi i katit të stafit punojnë të paprekur.
